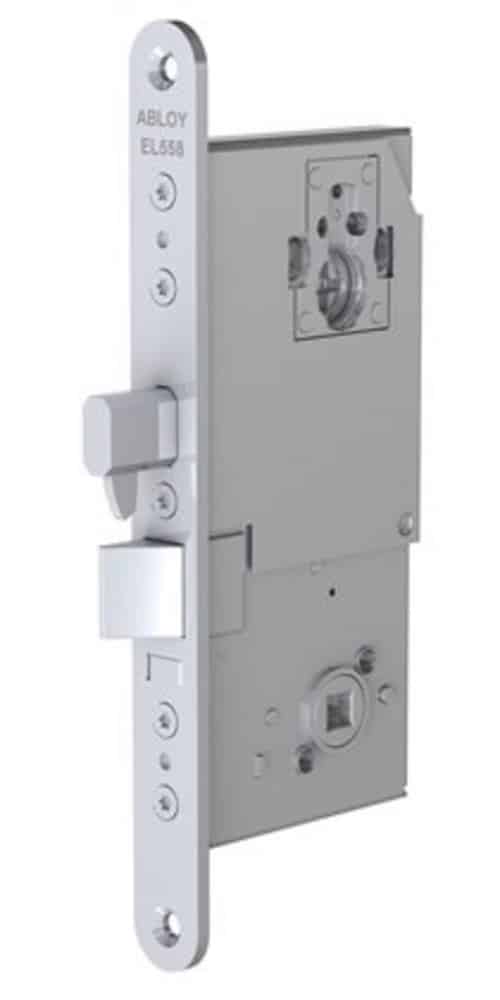

Motorlåshus EL558 Hi-O Højre

• Åbningstid mindre end 0,7 sekunder
• Låsen kan altid betjenes med cylinder/knop
• Indbygget dørpositionssensor (magnet)
• Trykfald
• Kan kombineres med andre Hi-O enheder uden controller, f.eks. dørautomatik og trykknap

Controlleren DAC564:

• Fungerer som interface til omverdenen, til systemer uden Hi-O bus, f.eks. adgangs- eller alarmsystemer
• Kommunikerer med Hi-O produkter via Hi-O bus
• Giver indikationer til det overordnede system, der fortæller status for låsen og døren
• Muliggør komplettering med ekstern dørpositionssensor (magnetisk kontakt)
• Styrer også supplerende daglås, det vil sige, at der dannes en komplet dag/nat kombination
• Aktiverer alarmudgang i tilfælde af funktionsfejl
• Tilsluttes til spændingsforsyning
• Hvis DAC564 er integreret med ARX adgangssystemet, skabes en fuldt integreret løsning med stor fleksibilitet

• Driftsspænding: 12(-10%) – 24(+10%) V DC STAB
• Strømforbrug: Hvile 70 mA , Drift 200 mA , Start 300 mA
• Motorlås Temp – 20 °C – + 60 °C
• Kontrolenhed Temp + 5 °C – + 40 °C´20 – 90 % relativ fugtighed, ikke-kondenserende

Tekniske data ABLOY EL558+ DAC564

• Spænding 24 VAC/VDC ±15%
• Strømforbrug Hvile 95 mA Max 350 mA
• Relæer i DAC500R64 Enkeltpolet kobling Max 50 VDC ved 1 A
• Tilslutningskabel EA226 10 m, Max afstand til tilslutningspunkt i stjernenet = 10 m
• Dørspalte 3-5 mm
