ASSA Fix 160/4 Special Fönsterbroms / Dörrbroms – Vänster – 447 mm – Öppning 91-180°
Availability:
🟢 Leverans 2-5 dagar
Erityismalli avauskulmille 91–180°
Tämä on erityinen ASSA Fix 160/4 -mallinen laite 447 mm pitkä jarrulaite, vasenkätinen malli ja vielä pidempi 1083 mm leveä akseli.
Se ei ole tavallinen ASSA Fix 160/4 -mallinen, jossa on 452 mm:n jarrulevy. Tilaa vain tämä malli, jos olemassa oleva jarrusysteemi tai asennuspiirros määrittää 447 mm:n ja 91–180°:n aukon.
Jotta se olisi oikein heti, tarkista, että asennuksessa on:
Tarkalleen 447 mm pitkä jarrulevy
20 mm leveä suorakulmainen profiili
Irrotettava runkokiinnike
Vasenkätinen
Toivottu avauskulma välillä 91 ja 180°
Pyörälevyn leveys ja asennustiedot, jotka vastaavat piirustusta

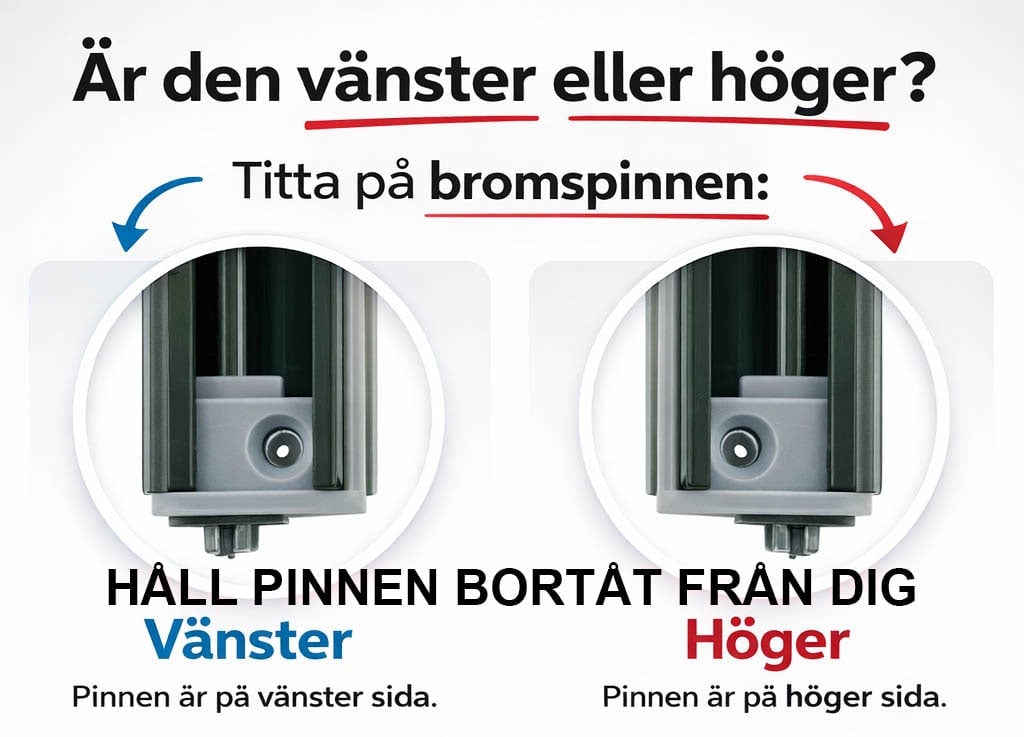

Näin tarkistat vasemman: Pidä jarrukotelo niin, että aukko osoittaa ylöspäin, lyhyt sivu itseäsi kohti ja lukitusakseli poispäin sinusta. Tässä mallissa jarrutapin tulee olla vasemmalla puolella.
Vasenta tai oikeaa ei ratkaise oven saranapuoli.
Jos vanhalla jarrullasi on 452 mm pitkä jarrusäiliö, sinun tulee yleensä valita standardi-malli. ASSA Fix 160/4, Ei tätä 447 mm:n erikoismallia.
ASSA Fix 160/4 specialmodell vänster med 447 mm bromslåda
ASSA Fix 160/4 Special on ikkunapainike ja ovenpainike suurempaa avauskulmaa vaativiin asennuksiin 91–180°. Se käytetään yhdessä yhteensopivan ASSA-jarruventtiilin kanssa, joka tukee ikkunapidintä.
Tällä tuotteella on 447 mm pitkä jarrulaite, 20 mm leveä suorakulmainen profiili, irrotettava runkokiinnike, vasenkätinen malli ja yksi 1083 mm lång låsaxel jotka leikataan asennuksen aikana.
Tärkeää: Tämä on erikoismallinen
Älä tilata tätä tuotetta pelkästään sen vuoksi, että mitto on lähellä 452 mm, tai koska haluat, että ovi avautuu pidemmälle.
Normaali ASSA Fix 160/4 ja tämä erikoismallinen tuote ovat kaksi erilaista tuotetta:
Standardi ASSA Fix 160/4: 452 mm:n jarruventtiili
Tämä erikoismallin: 447 mm:n jarruventtiili ja avausalue 91–180°
Viiden millimetrin ero on tarkoituksellinen ja liittyy mallin erityiseen kiinnitysgrafiikkaan. 447 mm:tä ei siksi saa pyöristää tai tulkita tavalliseksi 452 mm:n jarruksi.
Pikainen tarkistus ennen tilausta
Välj denna ASSA Fix 160/4 special vänster när följande stämmer:
Vanha jarruventtiili on n. 447 mm pitkä
Asennus on tarkoitettu 91–180°:n avauskulmaan.
Profiili on 20 mm leveä ja suorakulmainen
Karmi kiinnitys on irrotettava
Jarrupoljin on vasemmalla puolella
Pyörälevyn leveys ja kiinnitysmitat vastaavat tuotteen mittoja
Vanhasta jarrusta puuttuu lapsiturvallinen lukitustoiminto
Jos olemassa oleva jarrulaite on 452 mm pitkä, sinun on tarkistettava se tavallisella ASSA Fix 160/4 -järjestelmällä.
1. Vahvista erikoismallin valinta
Varmista ensin, että tarvitset todella mallia avautuminen 91–180°.
Vanhan jarrujärjestelmän, mallinumeron, asennuspiirustuksen tai asennuksen mittojen perusteella on oltava kyse 447 mm:n versiolta.
447 mm: tämä erikoismallinen
452 mm: tavanomainen ASSA Fix 160/4
Mallit eivät korvaa toisiaan pelkästään siksi, että pituudet ovat lähellä toisiaan.
2. Tarkista profiili ja karmiliitäntä
ASSA Fix 160 on 20 mm leveä suorakaiteen muotoinen jarrukotelo ja sitä käytetään yhdessä irrotettava runkokiinnike.
ASSA Fix 150: kiinteä runkokiinnitys
ASSA Fix 160: irrotettava runkokiinnike
Karankiinnike ostetaan erikseen. Sarjaan käytetään normaalisti lukkorunkoa ASSA 5550T tai ASSA 5580.
3. Mittaa tarkasti 447 mm
Mittaa suora jarrulaatikko päästä toiseen. Älä ota huomioon laatikon akselia, ulkonevaa tappia tai vipua.
Tämän mallin pitäisi olla jarrulaite tarkalleen 447 mm.
Jos mittaat noin 452 mm:n mittakaavassa, sinun kannattaa tarkistaa standardimallin mitat uudelleen. Älä luota siihen, että ero johtuu normaaleista mittausvirheistä.
4. Tarkista vasen ajosuunta
Pidä jarrulaatikkoa aukko ylöspäin ja lyhyt sivu itseäsi kohti. Pitkän laatikon akselin tulee osoittaa poispäin sinusta.
Vasen: jarrusatula sijaitsee vasemmalla puolella
Oikea: jarrusatula sijaitsee oikealla puolella
Tässä tuotteessa jarrupinni tulee olla vasemmalla puolella.
Vasemmalla tai oikealla ei ole mitään tekemistä sen kanssa, millä puolella oven saranat ovat.
Tuotteen erittely
Malli
ASSA Fix 160/4 Special
Suorituskyky
Vasen
Tuotetyyppi
Erityismalli suuremmalle avauskulmalle
Avausalue
91–180° riippuen ratapinnan leveydestä ja asennosta
Jarrukotelon pituus
447 mm
Jarrukotelon profiili
20 mm leveä suorakulmainen profiili
Runkokiinnike
Irrotettava, ostetaan erikseen
Yhteensopivat karmikiinnikkeet
ASSA 5550T tai ASSA 5580
Kaaren leveys
718–969 mm, riippuen avauskulmasta ja asennustavoista
Lukkoakselin toimituspituus
1083 mm, kapas vid montering
Asennus
Tuotteen mittausmenetelmän mukaisesti ja yhdessä siirtolaitteella varustetun ASSA-spanjotin kanssa
Tuotenumero
0160GV110
Tavaramerkki
ASSA ABLOY
Mitä tarkoittavat avauskulmat 91–180°?
Merkintä 91-180° tarkoittaa, että tämä jarru on suunniteltu asennusratkaisuihin, joissa oven tai ikkunan voi avata enemmän kuin tavallisella noin 90 asteen asennuksella.
Tämä ei tarkoita, että kaikki asennukset saavat automaattisesti 180° avautumisen. Todellinen avautumiskulma riippuu seuraavista tekijöistä:
Pyörän leveys
Jarrulevyn sijoitus
Karmfästetin sijainti
Spanjoolipituus ja siirto
Muut asennusmitat
Portin tai ikkunoiden rakenne
Seuraa sen vuoksi vaaditun avauskulman mittausmenetelmää. Etäisyys 718–969 mm ei pidä käyttää yleisen kulkusuunnitelman mittana vaan sen mukaan, mitä piirustuksessa on määrätty.
Vertaa standardia 160/4 ja erikoismallia 447 mm
Kiinteistö
Standardi ASSA Fix 160/4
Tämä erikoismallinen
Jarruventtiili
452 mm
447 mm
Käyttää
Normaalitilojen 160/4-asennus
Erityinen asennus 91–180° -avaukselle
Lyhyt jalka
Standardversio nyimmässä mallissa
1083 mm före kapning
Suoraan vaihdettavissa
Ei, valitse sama tarkka malli ja asennusgeometria kuin olemassa oleva asennus
Näin ASSA Fix 160 toimii
Jarrua käytetään spanjoletin tavallisella kahvalla. Kun kahva on suljetussa asennossa, jarru pitää oven tai ikkunan kitkan avulla valitussa tuuletusasennossa.
Kun kahva siirretään avausasentoon, puitteeseen tulee vapaaliike. Pitorikitka kasvaa avauskulman suurentuessa. Voimakkaassa ylikuormituksessa jarrutus voi luistaa, mikä vähentää puitteeseen ja saranoihin kohdistuvaa kuormitusta.
Erityinen avausgeometria ei muuta perusjarrutoimintoa. Erilöydyksi on pääasiassa jarrulevyn pituudessa, jarruakselissa ja suuremman avauskulman aikaansaamiseen käytetyissä kiinnitysmitoissa.
1083 mm:n leveysleveys mahdollistaa kiinnityksen aikana
Låsaxeln levereras med en längd på 1083 mm för att kunna anpassas till den valda bågbredden och öppningsvinkeln.
Oliivipäätä ei pidä käyttää automaattisesti koko pituudessaan. Sen pituus on mitoitettu oikein seuraavasti:
Vanha identtinen erikoisjarrun säätöakseli
Tuotteen mittapito
Nykyinen ratapituus
Toivottu avauskulma
Tarkista ennen leikkaamista
Kappaa vain pitkä akseli. Älä kappaa jarrulevyä.
Kontrollera att produkten verkligen är 447 mm specialmodell i vänsterutförande innan låsaxeln kapas. En kapad produkt kan normalt inte säljas vidare som ny.
Käytössä olevan 447 mm:n erikoisjarrun vaihto
Kun vaihdetaan identtinen ASSA Fix 160/4 -erikoismallin jarru, vanha jarru voidaan käyttää vertailuarvona.
Varmista asennuksen jälkeen:
Jarrulevyn tarkka pituus
Tuotenro tai merkintä
Vänsterutförandet
Karmfästetin sijainti
Jarrulevyn sijoitus
Vanhan sävelakselin pituus
Nykyinen avauskulma
Ota mieluusti kuvia ja kirjoita kaikki mitat siihen, ennen kuin vanha jarru purketaan.
Uusi asennus suuremmalle avauskulmalle
Tätä erikoismallia ei saa asentaa tavallisen standardijarrun sijaan. Uuden asennuksen yhteydessä on valittava oikea yhdistelmä kaaren leveys-, sijoitus- ja avauskulmaa koskevien mittausarvojen perusteella.
Varmista myös, että ikkuna tai ovi, saranat ja ympäröivä rakenne tarjoavat tilaa suuremmalle avauskulmalle. Kahvat, julkisivu, liukuovet, seinät, kaiteet tai muut osat eivät saa estää liikkumista.
Skicka tydliga bilder på hela bromsen, bromslådans kortsida, karmfästet, artikelmärkningen (om möjligt) och bild på mekanismen där vänster- eller högerpinnen syns.
ASSA Fix 160/4 -erikoisjarrusysteemi vasemmanpuoleisessa versiossa, jossa on 447 mm:n jarrutangon, varren ja 1083 mm:n pitkä jarruvarren varren. Jarruvarren on mitoitettu asennuksen yhteydessä. Kaidekiinnike ostetaan erikseen.
Onko tämä normaali ASSA Fix 160/4?
Ei. Tämä on erikoismallinen 447 mm:n jarrulevy asennuskohteissa, joissa aukko on 91–180 astetta. Tavallinen ASSA Fix 160/4 -jarrulevy on 452 mm:n leveä ja sitä ei pidä sekoittaa tähän tuotteeseen.
Voiko tämä korvata tavallisen ASSA Fix 160/4 -mallin 452 mm:n jarrulevyn kanssa?
Ei, ei suoranaisena vaihtona. Viiden millimetrin ero on tarkoituksellinen, ja mallit on tehty eri asennusgeometrioille ja avautumiskulmille. Valitse täsmälleen sama malli kuin nykyinen jarru.
Voinko valita tämän mallin, koska haluan pystyä avaamaan ovea pidemmälle?
Ei tarkistamatta koko asennusta. Tämä ei ole vakiomallin yleinen päivitys. Kaarevuusleveyden, asennusmittojen, reilun mitan/turvalukon (spanjolett), karmin kiinnikkeen ja halutun avautumiskulman on vastattava tuotteen mittapiirrosta.
Mitä avautuminen 91–180 astetta tarkoittaa?
Mallin on suunniteltu asennettavaksi, jossa haluttu avauskulma on 91–180 astetta. Todellinen kulma riippuu kehyksen leveydestä ja asennuksen aikana käytetyistä mittoista.
Avaako jarru aina 180 asteeseen?
Ei. 180 astetta on mallin mahdollisten avausalueiden yläosa. Todellinen avauskulma määräytyy kaaren leveydeltä, sijoittelusta ja asennustavoista piirustuksen mukaisesti.
Mille rungon leveydelle malli sopii?
Mallia käytetään 718–969 mm:n kaariväleille, mutta oikea kaariväli riippuu halutusta avauskulmasta ja asennusmittoista. Tarkista aina mittausvirhe ennen tilausta ja asennusta.
Kuinka pitkä on jarrutuslaatikko?
Jarrulaite on tarkalleen 447 mm pitkä. Mittaa vain suora jarrulaite ja jätä pois säätöakseli, ulkoneva pystin tai varren.
Onko 447 ja 452 mm sama malli, jossa on normaali mittausvirhe?
Ei. 447 ja 452 mm ovat kaksi eri versiota. Erotusta ei pidä pitää mittausvirheellä. Mittaa tarkasti ja valitse sama tarkka pituus kuin vanhalla jarrulla.
Onko tämä vasen- vai oikeakätinen malli?
Tämä on vasenkätinen malli. Pidä jarrukoteloa niin, että aukko osoittaa ylöspäin, lyhyt sivu itseäsi kohti ja akseli poispäin sinusta. Jarrutapin tulee tällöin olla vasemmalla puolella.
Mistä tiedän, tarvitsenko oikean- vai vasenkätiset oven saranat?
Ei. Vasen tai oikea määräytyy jarrupinni sijainnin mukaan jarrulaatikon sisällä, ei sen mukaan, millä puolella oven saranat ovat.
Kuinka leveä jarrukotelo on?
ASSA Fix 160:ssä on 20 mm leveä suorakulmainen jarrulaite.
Kuinka pitkä lukkoakseli on toimitushetkellä?
Päätylevy on 1083 mm pitkä toimituksen aikana ja asiakas leikkaa sen oikeaan pituuteen asennuksen yhteydessä.
Onko koko 1083 mm:n säleikkö käytettävä?
Ei. Låsaxeln toimitetaan ylimääräisen pitkänä, jotta se voidaan mukauttaa. Se on leikattava olemassa olevan jarrujärjestelmän mukaan tai mitattuna asennuspiirustuksen mukaisesti.
Voinko leikata niskalihakset tavallisen ASSA Fix 160/4:n jälkeen?
Ei ilman, että ensin varmistetaan, että vanha jarrusysteemi on myös erikoismallin 447 mm:n jarrusäiliö. Standardi-mallissa, jonka jarrusäiliö on 452 mm, asennusgeometria on erilainen.
Sisältyykö karmin kiinnike?
Ei. Kattokiinnike ostetaan erikseen. ASSA Fix 160 käytetään irrotettavalla kattokiinnityksellä, yleensä ASSA 5550T tai ASSA 5580.
Mitä eroa on ASSA Fix 150:llä ja ASSA Fix 160:lla?
Molemmissa on 20 mm leveä suorakaiteen muotoinen profiili. ASSA Fix 150:ssä on kiinteä runkokiinnitys, kun taas ASSA Fix 160:ssa on irrotettava runkokiinnitys.
Onko tämän mallin lasten suojaava lukitus?
Ei. Tämä on tavallisen ASSA Fix 160:n erikoisversio eikä se sisällä lasten suojaavaa lukitusominaisuutta, joka on saatavilla ASSA Fix 160S:ssä.
Voiko tämä korvata ASSA Fix 160S:n?
Ei, ei suoraan vaihdossa. ASSA Fix 160S:ssä on erityinen lasten suojaava lukitusjärjestelmä, jossa lukitusrunko ja avainkäyttö toimivat yhdessä.
Voinko valita mallin oven valmistajan mukaan?
Ei, ei pelkästään. Tarkista aina olemassa olevan jarrujärjestelmän tarkka pituus, profiili, runkoasennus, vasen tai oikea sekä avauskulma ja asennustiedot.
Voiko vanhaa karmin kiinnikettä käyttää uudelleen?
Koko ja ehjä, mukautuva ratkaisu voidaan usein käyttää uudelleen, kun vaihdetaan saman mallin versiota. Tarkista, että ratkaisu on yhteensopiva ja sijoitettu oikein erikoismallin avausteknologian mukaisesti.
Voinko asentaa erikoismallin itse?
Identtisen 447 mm:n erikoismallin suora vaihto voidaan usein tehdä vanhan asennuksen perusteella. Uudistamisessa tai avauskulman muuttamisessa on noudatettava tarkasti mitoitettua piirustusta. Epävarmuustilanteissa on suositeltavaa palkkaamaan ammattilainen.
