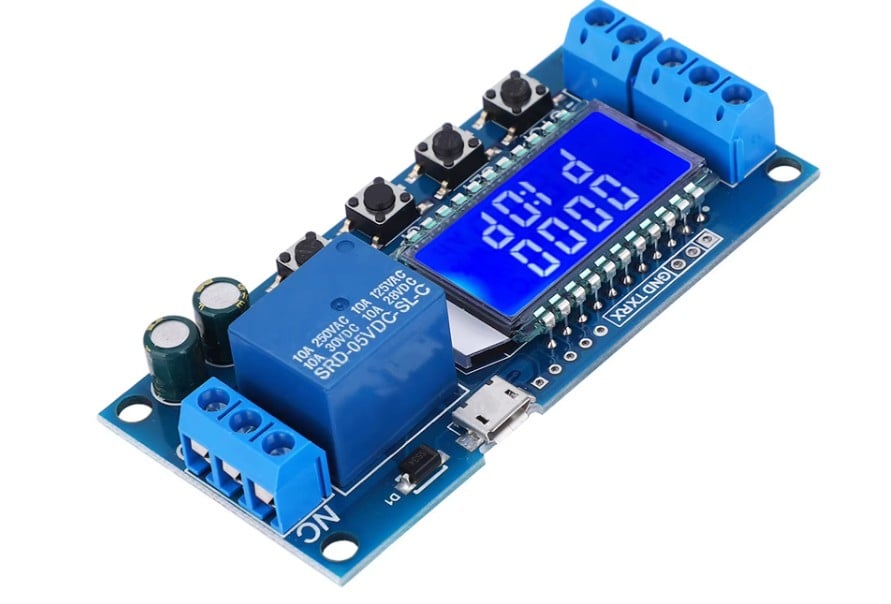

Tidsrelé 6–30 V programmerbar med LCD-skjerm

Denne avanserte tidsrelémodulen fra Sinilink er ideell for automatiseringsprosjekter der presis tidskontroll er nødvendig.

Den er utstyrt med et tydelig LCD-display, bred spenningskompatibilitet og støtte for flere arbeidsmoduser samt sykliske funksjoner.

Kjennetegn:

1. LCD-skjermen viser tydelig gjeldende driftsstatus og innstilte parametere.

2. Støtte for både høyt og lavt nivå triggering samt kontroll via brytere.

3. Bredt inngangsspenningsområde: 6–30 V, støtter også 5 V via micro-USB.

4. Støtter UART-dataoverføring og parameterinnstilling.

5. Nødstopp med STOPP-knapp og beskyttelse mot feil polaritet.

6. Strømsparingsmodus: Hvis ingen knapper brukes innen 5 minutter, slås bakgrunnsbelysningen av automatisk.

7. Uavhengige OP-, CL- og LOP-parametere kan lagres separat.

8. Alle innstillinger lagres automatisk ved strømbrudd.

9. Industriell konstruksjon med optokoblerisolasjon for økt interferensimmunitet.

Spesifikasjoner:

• Arbeidsspenning: 6–30 V

• Tidsintervall: 0,01 s–9999 min (justerbar)

• Utløsersignal:

  • Høyt nivå: 3,0–24V

  • Lavt nivå: 0,0–0,2 V

  • Passiv bryter

• Utgangskapasitet:

  • Opptil 30V 5A DC eller 220V 5A AC

• Hvilestrøm: 15mA

• Driftsstrøm: 50mA

• Levetid: Mer enn 100 000 sykluser

• Arbeidstemperatur: -40 til +85 °C

• Størrelse: 88 × 38 × 19 mm

Valg av tidsintervall:

På OP/CL-innstillingsskjermen:

• XXXX = 1–9999 sekunder

• XXX.X = 0,1–999,9 sekunder

• XX.XX = 0,01–99,99 sekunder

• XXXX = 1–9999 minutter

Parameterinnstilling:

• OP: Oppstartstid

• CL: Avstengningstid

• LØP: Antall sykluser (1–9999 eller «—-» for uendelig løkke)

For å endre:

1. Hold inne SETT å angi innstillinger

2. Velg arbeidsmodus med OPP/NED

3. Bekreft med SET for å gå videre til parameterinnstillingene

4. Juster hver parameter med kort/langt trykk på OPP/NED

5. Pressen STOPPE for å veksle mellom sekunder og minutter

6. Trykk og hold SETT å spare og dra

Arbeidsmoduser:

• P1: Utløsere → relé på (OP-tid) → av

• P2: Utløsere → relé på (OP) → utløsere under OP → omberegning

• P3: Utløsere → relé på (OP) → ny utløser → tilbakestill

• P4: Utløsere → venter på OP → relé på → OP klar → av

• P5: Utløsere → OP på → CL av → syklusstart (nummerdefinerbart)

• P6: Automatisk syklus uten utløser (OP + CL)

• P7: Reléet holdes aktivt så lenge signalet er tilstede. Ved avbrudd starter OP-timeren og reléet slås av.

Ytterligere funksjoner:

• Automatisk hvilemodus: Slår av LCD-bakgrunnen etter 5 minutter (kan aktiveres/deaktiveres)

• Reléfunksjon PÅ/AV: STOPP-brytere hvis reléet skal reagere på tilstander

• Parametergjennomgang: Kort trykk på SET viser gjeldende verdier

• Skjermbytte: I modus P5/P6 kan displayet veksle mellom tid og antall sykluser
