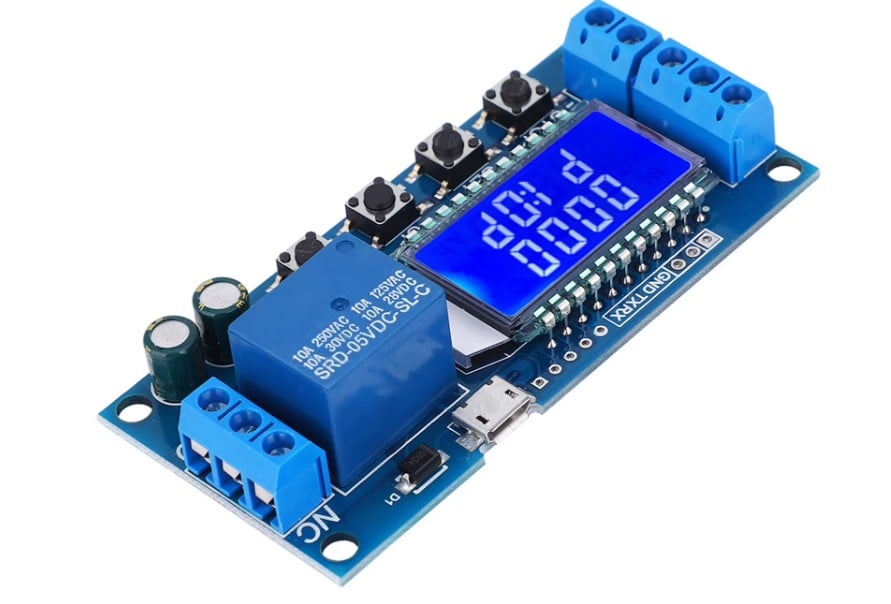

Tidsrelæ 6-30V Programmerbar med LCD-display

Dette avancerede tidsrelæmodul fra Sinilink er ideelt til automatiseringsprojekter, hvor præcis tidsstyring er påkrævet.

Den er udstyret med et tydeligt LCD-display, bred spændingskompatibilitet og understøttelse af flere arbejdstilstande samt cykliske funktioner.

Egenskaber:

1. LCD-displayet viser tydeligt den aktuelle driftsstatus og indstillede parametre.

2. Understøtter både høj- og lavniveau-triggering samt styring via kontakter.

3. Bredt indgangsspændingsområde: 6-30V, understøtter også 5V via micro-USB.

4. Understøtter UART-dataoverførsel og parameterindstilling.

5. Nødstop med STOP-knap og beskyttelse mod forkert polaritet.

6. Strømsparetilstand: Hvis ingen knap bruges inden for 5 minutter, slukkes baggrundsbelysningen automatisk.

7. Uafhængige OP-, CL- og LOP-parametre kan gemmes separat.

8. Alle indstillinger gemmes automatisk i tilfælde af strømafbrydelse.

9. Industrikonstruktion med optokoblerisolering for øget interferensimmunitet.

Specifikationer:

• Arbejdsspænding: 6–30V

• Tidsinterval: 0,01 s–9999 min (justerbar)

• Triggersignal:

  • Højt niveau: 3,0–24V

  • Lavt niveau: 0,0–0,2V

  • Passiv kontakt

• Udgangskapacitet:

  • Op til 30V 5A DC eller 220V 5A AC

• Hvilestrøm: 15mA

• Driftsstrøm: 50mA

• Levetid: Mere end 100.000 cyklusser

• Arbejdstemperatur: -40 til +85°C

• Størrelse: 88 × 38 × 19 mm

Valg af tidsinterval:

På OP/CL-indstillingerne:

• XXXX = 1–9999 sekunder

• XXX.X = 0,1–999,9 sekunder

• XX.XX = 0,01–99,99 sekunder

• XXXX = 1–9999 minutter

Parameterindstilling:

• OP: Tændtid

• CL: Nedlukningstid

• LØBE: Antal cyklusser (1–9999 eller “—-” for uendelig løkke)

For at ændre:

1. Hold inde SÆT at indtaste indstillinger

2. Vælg arbejdstilstand med OP/NED

3. Bekræft med SET for at fortsætte til parameterindstillinger

4. Juster hver parameter med et kort/langt tryk på OP/NED

5. Trykke STOP at skifte mellem sekunder og minutter

6. Tryk og hold nede SÆT at gemme og forlade

Arbejdstilstande:

• P1: Triggere → relæ tændt (OP-tid) → slukket

• P2: Udløsere → relæ tændt (OP) → udløsere under OP → genberegning

• P3: Triggere → relæ tændt (OP) → ny trigger → nulstil

• P4: Udløsere → venter på OP → relæ tændt → OP klar → slukket

• P5: Triggere → OP til → CL fra → cyklusstart (kan defineres i antal)

• P6: Automatisk cyklus uden trigger (OP + CL)

• P7: Relæet forbliver aktivt, så længe signalet er til stede. I tilfælde af afbrydelse starter OP-timeren, og relæet slukkes.

Yderligere funktioner:

• Automatisk dvaletilstand: Slukker LCD-baggrunden efter 5 minutter (kan aktiveres/deaktiveres)

• Relæfunktion TIL/FRA: STOP-afbrydere, hvis relæet skal reagere på betingelser

• Parametergennemgang: Kort tryk på SET viser aktuelle værdier

• Skift af skærm: I tilstand P5/P6 kan displayet skifte mellem tid og antal cyklusser
