ASSA Fix 160/3-ikkunapidike / ovenpidike – oikea – 352 mm
Availability:
🟢 7 st i lager (fler kan beställas)
ASSA Fix 160/3 oikeassa ulostulossa
Tämä on ASSA Fix 160/3, jossa on 352 mm pitkä jarrukotelo, 20 mm leveä suorakulmainen profiili ja irrotettava runkokiinnike.

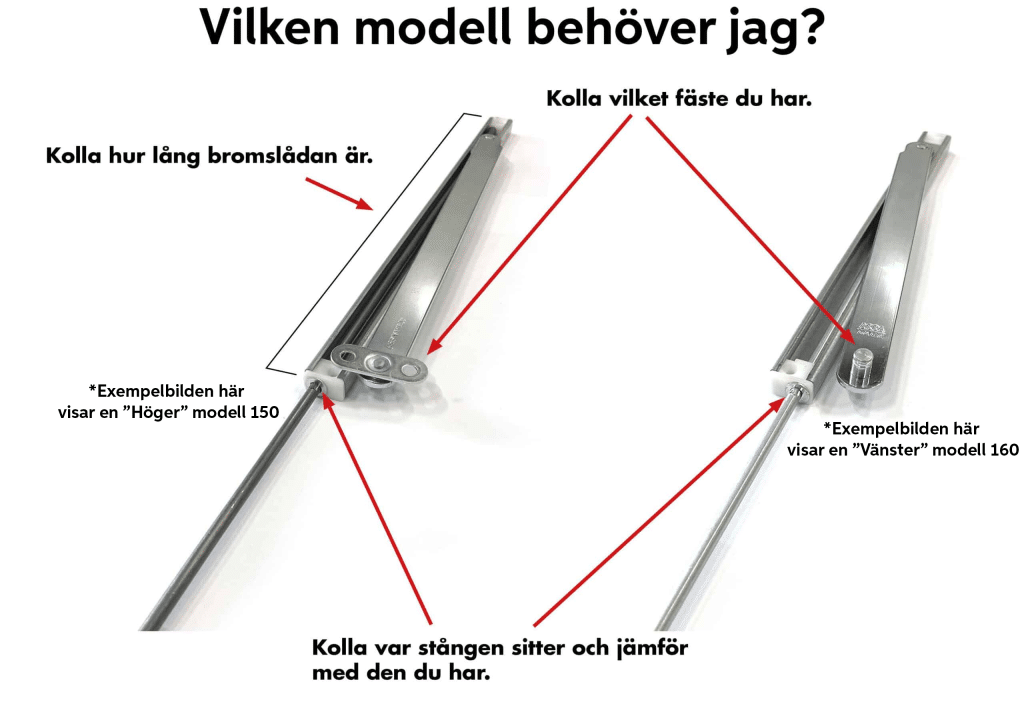

Jotta se menee heti oikein, tarkista, että nykyisessä jarrussasi on:
352 mm pitkä jarrukotelo
20 mm leveä suorakulmainen profiili
Irrotettava runkokiinnike
Päätuotteen ulkoasu
Näin tarkistat oikean: Pidä jarruventtiilin aukon yläosa ylöspäin, sen kortinpuoli on kohdistettu sinua kohti ja letkunosa on etäämpänä sinua. Tässä mallissa jarruvipu on sijoitettava oikealle puolelle.
Vasenta tai oikeaa ei ratkaise oven saranapuoli.
Vertaile vanhaan jarruun ennen tilaamista. Jos jarru on kiinteällä karmin kiinnikkeellä, se voi sen sijaan olla ASSA Fix 150. Jos siinä on lapsiturvallinen salpa ja avainkäyttö, se voi olla ASSA Fix 160S. Jos jarrulaatikossa on 16 mm leveä T-muotoinen profiili ja se on 257 mm pitkä, se kuuluu sen sijaan normaalisti ASSA 750- tai ASSA 760 -sarjaan.
ASSA Fix 160/3 oikea tuulilasijarru 352 mm:n jarrulevyllä
ASSA Fix 160/3 on ikkuna- ja ovijarru ikkunoille, parvekeoville ja terassioville. Sitä käytetään yhdessä yhteensopivan ASSA-ikkunasalvan kanssa, jossa on siirto ikkunajarrulle.
Tällä tuotteella on 352 mm pitkä jarrukotelo, 20 mm leveä suorakulmainen profiili, irrotettava runkokiinnike ja oikea suoritus.
Pikainen tarkistus ennen tilausta
Valitse tämä ASSA Fix 160/3 -jarrutuskahva, kun seuraavat ehdot täyttyvät olemassa olevan jarrujärjestelmän kanssa:
Jarrulaatikko on 352 mm pitkä
Profiili on 20 mm leveä ja suorakulmainen
Karmi kiinnitys on irrotettava
Jarruhihna on oikealla puolella
Vanhasta jarrusta puuttuu lapsiturvallinen lukitustoiminto
Jarrulevyn pituus ei yksinään riitä oikean tuotteen tunnistamiseen. Tarkista myös profiili, karmin kiinnitys ja oikea ulkonäkö.
1. Tarkista profiili
ASSA Fix 160 on 20 mm leveä suorakaiteen muotoinen jarrukotelo. Mittaa profiilin leveimmän kohdan yli.
Jos sinulla on 16 mm leveä T-muotoinen profiili tai 22 mm leveä erikoisprofiili, kyseessä on toinen jarruperhe.
2. Tarkista rungon kiinnitys
ASSA Fix 160:ssa pitää olla irrotettava runkokiinnike. Tämä mahdollistaa jarruvarren irrottamisen, kun ovea tai ikkunaa on tarpeen avata enemmän.

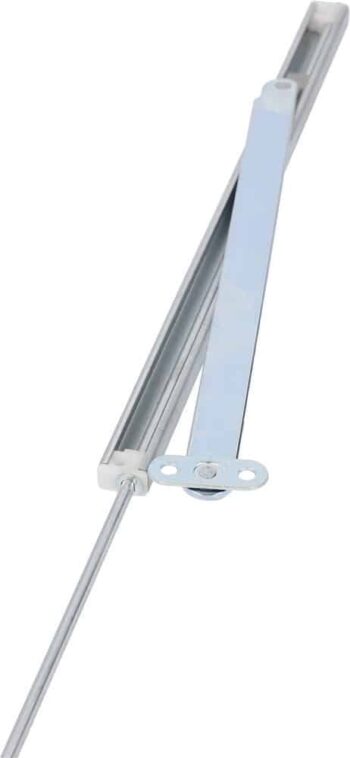

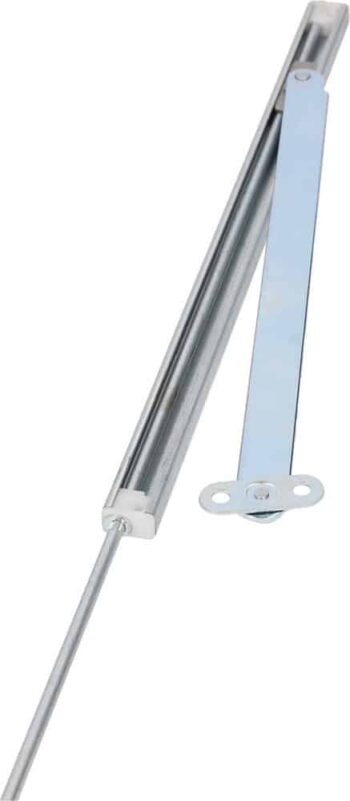

ASSA Fix 150: kiinteä runkokiinnitys
ASSA Fix 160: irrotettava runkokiinnike

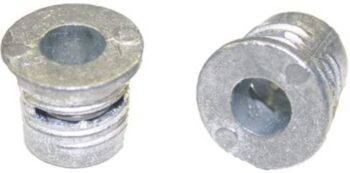

Karankiinnike ostetaan erikseen. Sarjaan käytetään normaalisti lukkorunkoa ASSA 5550T tai ASSA 5580.
3. Mittaa jarrukotelon pituus
Mittaa suora jarrulaatikko päästä toiseen. Älä ota huomioon laatikon akselia, ulkonevaa tappia tai vipua.
Tällä mallilla tulee olla 352 mm pitkä jarrukotelo.
Asiakas katkaisee pitkän lukitusakselin asennuksen yhteydessä. Käytä vaihdon yhteydessä vanhaa lukitusakselia referenssinä.
4. Tarkista oikea suoritus
Pidä jarrulaatikkoa aukko ylöspäin ja lyhyt sivu itseäsi kohti. Pitkän laatikon akselin tulee osoittaa poispäin sinusta.
Vasen: jarrusatula sijaitsee vasemmalla puolella
Oikea: jarrusatula sijaitsee oikealla puolella
Tällä tuotteella jarruhihna tulee olla oikealla puolella.
Vasemmalla tai oikealla ei ole mitään tekemistä sen kanssa, millä puolella oven saranat ovat.
Tuotteen erittely
Malli
ASSA Fix 160/3
Suorituskyky
Oikein
Jarrukotelon pituus
352 mm
Jarrukotelon profiili
20 mm leveä suorakulmainen profiili
Runkokiinnike
Irrotettava, ostetaan erikseen
Yhteensopivat karmikiinnikkeet
ASSA 5550T tai ASSA 5580
Suositeltu kehyksen leveys
551–800 mm
Lukkoakselin toimituspituus
657 mm tapin kanssa
Käsivarren pituus
280 mm
Asennus
Yhdessä yhteensopivan siirrolla varustetun ASSA-sulkunauhan kanssa
Tuotenumero
0160 H800
GTIN-koodi
7392255036365
Tavaramerkki
ASSA ABLOY
Näin ASSA Fix 160 toimii
Jarrua käytetään spanjoletin tavallisella kahvalla. Kun kahva on suljetussa asennossa, jarru pitää oven tai ikkunan kitkan avulla valitussa tuuletusasennossa.
Kun kahva siirretään avausasentoon, puitteeseen tulee vapaaliike. Pitorikitka kasvaa avauskulman suurentuessa. Voimakkaassa ylikuormituksessa jarrutus voi luistaa, mikä vähentää puitteeseen ja saranoihin kohdistuvaa kuormitusta.
Tämä tuote on tavallinen ASSA Fix 160 ilman lapsilukkoa.
Tarkista erityisesti, onko sinulla ASSA Fix 160S
Jos vanhassa asennuksessa on erillinen lukkopesä ja avainkäyttöinen lapsisuoja, tarkista ASSA Fix 160S. Älä valitse tavallista 160:tä pelkästään siksi, että jarrulaatikko on 352 mm.
Vaihteluväli 347 ja 352 mm jarrulevyjen välillä
Yleinen ASSA Fix 160/3 -tuote on 352 mm pitkä jarrukotelo. On myös erityinen malli 347 mm:n jarrulevy joka on tarkoitettu toiselle avauskulmalle.
Viiden millimetrin ero ei pidä katsoa mittausvirheeksi. Valitse sama tarkka pituus ja valmistus kuin vanhalla jarrulla.
Asiakas katkaisee lukkoakselin asennuksen yhteydessä
Pitkä lukkoakseli, jota kutsutaan myös siirtotangoksi tai -tapiksi, toimitetaan siten, että se voidaan mukauttaa oven tai ikkunan mittojen mukaan.
Kun vaihdat, käytät vanhan jarrun lukitusakselia vertailukohtana ja katkaiset uuden saman pituiseksi.
Tarkista ensin, että seuraavapitää paikkansa:
ASSA Fix 160/3
352 mm jarruletku
20 mm suorakulmainen profiili
Irrotettava runkokiinnike
Päätuotteen ulkoasu
Tarkista ennen leikkaamista
Katkaise vain pitkä lukkoakseli. Älä katkaise itse jarrukoteloa. Tarkista, että oikea tuote on tilattu ennen lukkoakselin katkaisemista.
Sopiiko ASSA Fix 160/3 parvekeoveeni?
ASSA Fix 160 on ollut käytössä monenlaisissa ikkuna-, parveke- ja terassiovissa. Oven valmistaja ei kuitenkaan riitä takaamaan yhteensopivuutta.
Tarkista ensisijaisesti olemassa olevan jarrun rakenne ja mitat. Samalla ovenvalmistajalla saattaa olla käytössä useita eri jarrujärjestelmiä mallista ja valmistusvuodesta riippuen.
Asennus ja vaihto
Vaihdettaessa samanlaiseen jarruun vanhaa jarrua käytetään mallina. Jarrulaatikko ruuvataan irti, jarruvipu irrotetaan karmikiinnikkeestä ja vanha jarru poistetaan.
Lyhennä uusi lukkoakseli saman pituiseksi kuin vanha ja asenna uusi jarru vastaavaan asentoon. Tarkista asennuksen jälkeen, että kahva aktivoi jarrun ja että ovi tai ikkuna liikkuu vapaasti kahvan ollessa avoimessa asennossa.
Noudata aina ASSAn asennusohjetta. Jos olet epävarma asennuksesta tai vanha jarru puuttuu, työn saa teettää ammattilaisella.
Tarvitsetko apua jarrun tunnistamisessa?
Lähetä selkeät kuvat koko jarrusta, profiilin lyhyestä sivusta, karmin kiinnikkeestä, jarrukotelon pituudesta ja mekanismista, josta vasen tai oikea tappi näkyy.
ASSA Fix 160/3 -ikkunajarru oikeakätisenä versiona, sisältää jarrulaatikon, varren ja lukitusakselin. Karmin kiinnike ostetaan erikseen.
Onko tämä vasen- vai oikeakätinen malli?
Tämä on oikean puolen malli. Pidä jarrukotelo niin, että aukko osoittaa ylöspäin, lyhyt sivu itseäsi kohti ja akseli poispäin sinusta. Jarrutapin tulee silloin olla oikealla puolella.
Mistä tiedän, tarvitsenko oikean- vai vasenkätiset oven saranat?
Ei. Vasen tai oikea määräytyy jarrupinni sijainnin mukaan jarrulaatikon sisällä, ei sen mukaan, millä puolella oven saranat ovat.
Kuinka pitkä on jarrutuslaatikko?
Jarrulaatikko on 352 mm pitkä. Mittaa vain suora jarrulaatikko äläkä huomioi lukitusakselia, tappia tai vartta.
Kuinka leveä jarrukotelo on?
ASSA Fix 160:ssa on 20 mm leveä suorakaiteen muotoinen profiili.
Mikä jousenleveys mallille on tarkoitettu?
ASSA Fix 160/3 käytetään normaalisti 551–800 mm:n karmin- tai puitteen leveydelle.
Kuinka pitkä lukkoakseli on toimitushetkellä?
Lukkoakselin kokonaistoimituspituus on 657 mm tapki mukaan lukien. Asiakas katkaisee akselin oikeaan pituuteen asennuksen yhteydessä.
Pitäisikö lukitusakseli katkaista?
Kyllä. Vaihdon yhteydessä käytät vanhan jarrun lukitusakselia mallina ja katkaiset uuden saman pituiseksi. Tarkista, että malli, profiili, karmin kiinnike, pituus ja oikean puolen toteutus täsmäävät ennen katkaisua.
Sisältyykö karmin kiinnike?
Ei. Karmikiinnike ostetaan erikseen. ASSA Fix 160 -tuotetta käytetään normaalisti irrotettavan karmikiinnikkeen ASSA 5550T tai ASSA 5580 kanssa.
Mitä eroa on ASSA Fix 150:llä ja ASSA Fix 160:lla?
Molemmissa on 20 mm leveä suorakaiteen muotoinen profiili. ASSA Fix 150:ssä on kiinteä runkokiinnitys, kun taas ASSA Fix 160:ssa on irrotettava runkokiinnitys.
Mikä on ASSA Fix 160:n ja ASSA Fix 160S:n välinen ero?
ASSA Fix 160S -tuotteessa on erityinen lapsisuojattu lukitustoiminto, ja sitä käytetään salpapesän ja avainkäytön kanssa. Tämä tuote on tavallinen ASSA Fix 160 ilman lapsilukkoa.
Voiko tämä korvata tuotteen ASSA Fix 160S/3?
Ei suoranaisena suorana vaihtona. ASSA Fix 160S/3 voi olla saman pituinen, mutta siinä on erityinen lapsiturvallinen rakenne. Tarkista, onko vanhassa asennuksessa salpakotelo ja avainkäyttö.
Mikä ero on 347 ja 352 mm jarrulevyllä?
352 mm on normaali pituus tavalliselle ASSA Fix 160/3 -mallille. 347 mm:n jarrulevyn malli on erikoisversio suuremmalle avauskulmalle eikä sitä pidä sekoittaa tähän tuotteeseen.
Voiko 347 mm:n erikoismallin korvata tämän 352 mm:n mallilla?
Ei, ei pelkästään sen vuoksi, että mitat ovat lähellä toisiaan. Valitse sama tarkka jarrulevyn pituus ja malli kuin vanhalla jarruvalmistajalla.
Voiko tämä korvata ASSA 770/3:n?
Ei. ASSA Fix 160:ssa on 20 mm leveä suorakaideprofiili, kun taas ASSA 770:ssä on 22 mm leveä erikoisprofiili, jossa on erilainen rakenne ja kiinnitys.
Voinko valita jarrun oven valmistajan mukaan?
Ei, ei pelkästään. Sama valmistaja saattaa olla käyttänyt useita eri jarrutusjärjestelmiä. Tarkista aina vanhan jarrun profiili, karmin kiinnike, pituus sekä vasen tai oikea.
Voiko vanhaa karmin kiinnikettä käyttää uudelleen?
Ehd ehjä ja vahingoittumaton irti- ja poiskäännettävä karmin kiinnike voidaan usein käyttää uudelleen. Vaihda kiinnike, jos se on kulunut, haljennut, taipunut tai vahingoittunut.
Voinko vaihtaa jarrun itse?
Kun vaihdetaan identtinen jarru, työn voi usein tehdä tavallisilla käsityökaluilla. Käytä vanhaa jarrua ja lukitusakselia vertailukohtana ja tarkasta toiminta huolellisesti asennuksen jälkeen.
Miksi ovea ei pysäytetä asennuksen jälkeen?
Tarkista, että pitkäsalvan siirto aktivoi jarrun, että lukitusakseli on oikean pituinen ja että karmin kiinnike ja jarru on asennettu oikein.
