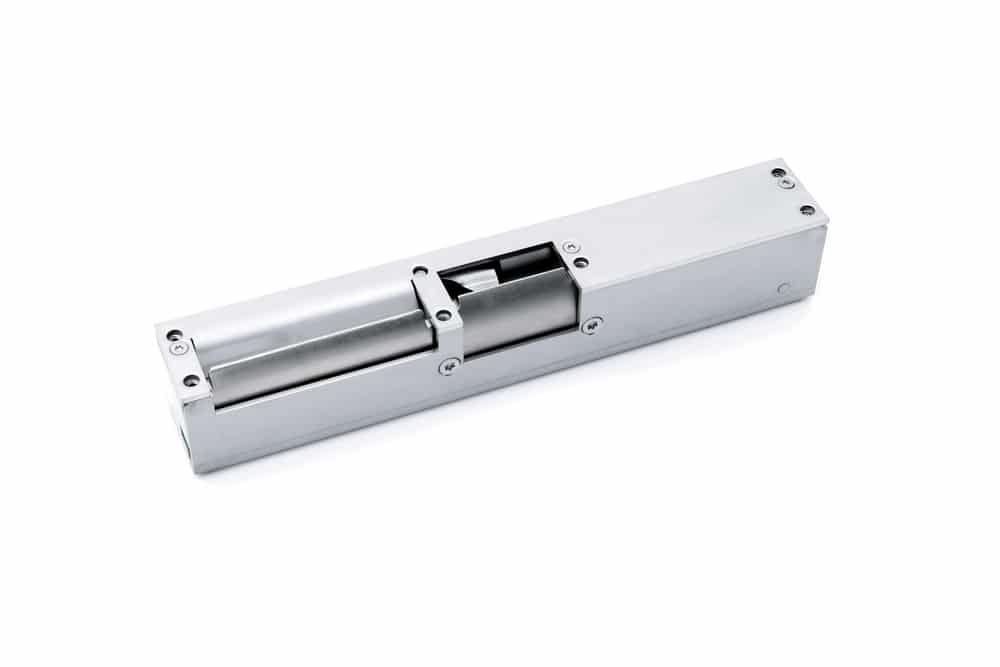

Elektryczna płyta końcowa STEP 28E Lewy bieg wsteczny 24 V Linia 7 mm

STEP 28E Secure to ognioodporna elektryczna płytka zaczepowa do zamków ryglowych z tłokiem 7 mm z serii Connect, przeznaczona do zabezpieczania i ewakuacji z automatyzacją drzwi.

Wyposażone w technologię HPR® i charakteryzujące się wysoką wytrzymałością na zerwanie.

Elektrozaczep STEP 28E Secure łączy w sobie wymagania dotyczące bezpieczeństwa, ochrony przeciwpożarowej i ewakuacji, dzięki czemu jest doskonałym wyborem do instalacji wymagających zarówno wysokiego poziomu bezpieczeństwa, jak i automatyzacji drzwi.

Jest to szczególnie przydatne w przypadku drzwi, które muszą dać się szybko i łatwo otworzyć, np. podczas ewakuacji z budynków o wysokich wymaganiach dotyczących odporności ogniowej.

Drzwi STEP 28E posiadają klasę odporności ogniowej E/EI 60, co czyni je niezawodnym rozwiązaniem dla drzwi, które muszą przez długi czas wytrzymywać ogień.

Ten zamek elektryczny stosowany jest w połączeniu z zamkami ryglowymi z tłokiem 7 mm z serii Connect i oferuje funkcję rewersyjną, dzięki której drzwi są odblokowane w pozycji bezprądowej.

Posiada wytrzymałość na rozerwanie ponad 15 kN (ok. 1500 kg) i może się otworzyć pomimo nacisku taśmy do 5 kN (ok. 500 kg).

Posiada także wbudowaną sygnalizację stanu drzwi (zamknięte/otwarte) i stanu zamka (zablokowane/odblokowane), co ułatwia integrację z systemami kontroli dostępu i systemami alarmowymi.

Właściwości:

• Do zamka sterującego z tłokiem 7 mm w serii Connect

• Funkcja rewersu (blokada w trybie beznapięciowym)

• Do drzwi lewych

• Zatwierdzone ognioodpornie do E/EI 60

• Mikroprzełącznik jednobiegunowy naprzemienny, max. 30 V prądu stałego, 1 A

• Wbudowany wskaźnik stanu drzwi (zamknięte/otwarte) i stanu zamka (zablokowane/odblokowane)

• Wytrzymałość na zerwanie ponad 15 kN (ok. 1500 kg)

• Gwarantuje otwarcie pomimo nacisku taśmy wynoszącego 5 kN (ok. 500 kg) zarówno w ruchu do przodu, jak i do tyłu

• Odporne na uderzenia i odwracalne, do drzwi prawych i lewych

• Możliwość blokowania śrub hakowych lub śrub prostych

• W zestawie 5-metrowy kabel połączeniowy bezhalogenowy

Dane techniczne:

• Zasilanie: 12 V DC (+15% -10%) 1000 mA odblokowane lub 24 V DC (+15% -10%) 500 mA odblokowane

• Styk tłokowy: Mikroprzełącznik jednobiegunowy przełączający, maks. 30V prądu stałego, 1A

• Trwałość: Klasa Y zgodnie z normą SS-EN 14846

• Korozja: Stopień M zgodnie z normą SS-EN 14846

• Bezpieczeństwo: Klasa 7 zgodnie z normą SS-EN 14846

• Bezpieczeństwo manipulacji elektrycznych: Stopień 3 (skierowany do przodu) Stopień 1 (skierowany do tyłu) zgodnie z normą SS-EN 14846

• Test ogniowy: 60 min

• Wytrzymałość na zerwanie: 1500 kg

• Zawias drzwi: Lewy

• Kabel w zestawie: Tak, 5-metrowy kabel połączeniowy bezhalogenowy

• Nacisk listwy: 500 kg

• Typ zamka: Zamek zatrzaskowy, Zamek zatrzaskowy

• Wymiary produktu: Szerokość: 35 mm, Głębokość: 40 mm, Wysokość: 230 mm

• Kontakt tłokowy: Tak

• Napięcie AC/DC: DC
