Hamulec szyby z regulowanym uchwytem

ASSA Fix 160 hamulec do drzwi balkonowych i okien

ASSA Fix 160 ma 20 mm szeroką prostokątną skrzynkę hamulcową oraz zdejmowany uchwyt ramy – łącznik z kapturem, który pozwala odłączyć rękę. Zawsze sprawdź profil, łącznik, dokładną długość i lewą/prawą stronę.

Profil20 mm, prostokątny

KarmfästeWygodne

Standardowe długości252, 352 lub 452 mm

Ścieżka rozwojuLewo czy prawo

Sprawdź łącznik: Fix 160 posiada regulowany uchwyt. Jeśli stare hamulce mają uchwyt, w którym ramię jest przymocowane za pomocą śrub, może to być rozwiązanie. Napraw 150.

347 i 447 mm to specjalne modele. Nie należy ich mylić z standardowymi długościami 352 i 452 mm. Mała różnica w długościach może oznaczać inną wersję produktu.

Zobacz pełną instrukcję zakupową i film

W ten sposób potwierdzasz, że jest to ASSA Fix 160

ASSA Fix 160 z 20 mm kwadratowym profilem i regulowanym wspornikiem — Poprawka 160 jest rozpoznawalna po profilu 20 mm oraz regulowanym uchwycie.

Mierz profil: chwytak powinien mieć szerokość 20 mm i być prostokątny.
Sprawdź łącznik: Powinien być wygodny w użytkowaniu. Ramię można odłączyć od uchwytu za pomocą klapki.

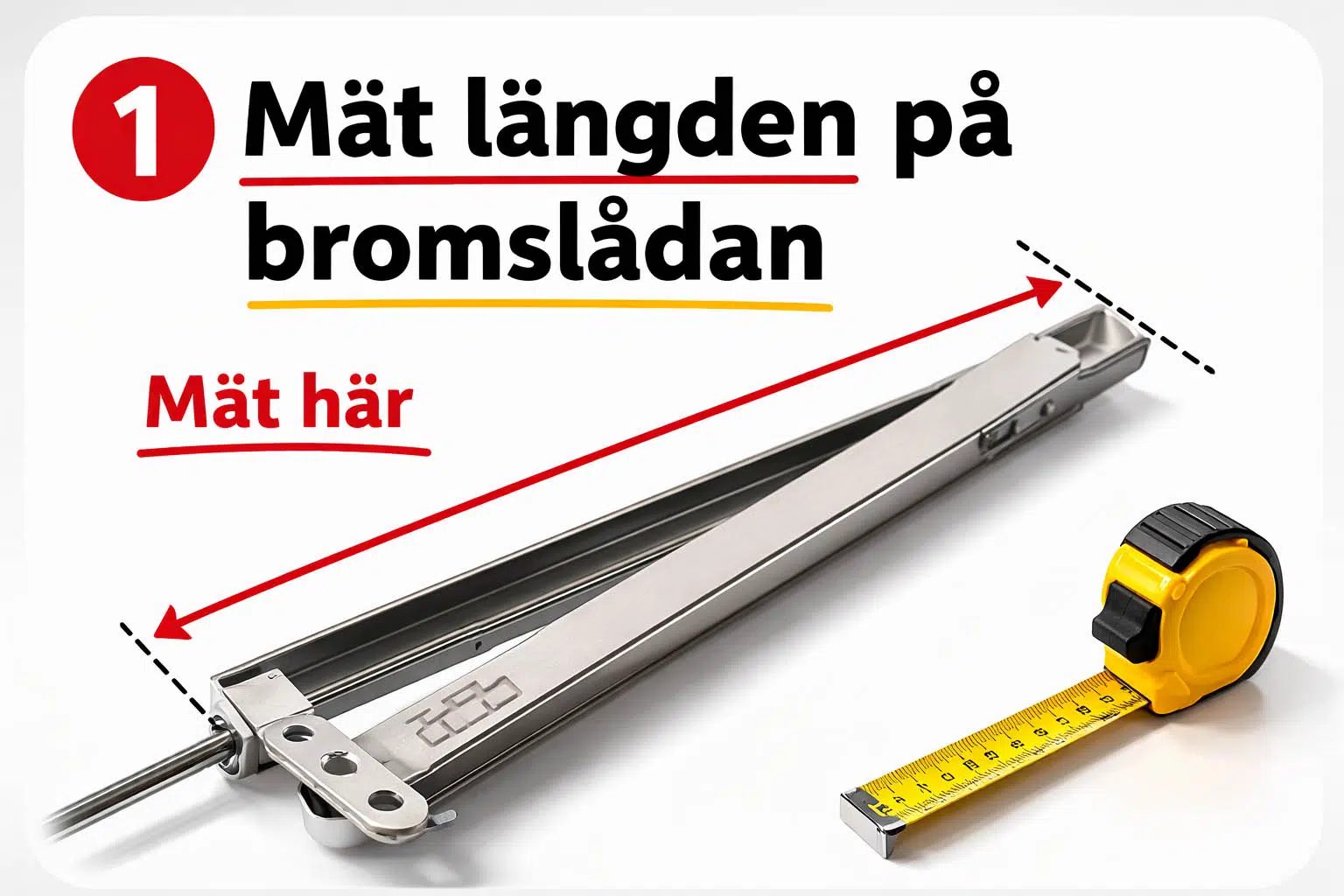

Zmierzyć cały korpus hamulcowy: Od jednej strony płaskiej skrzynki do drugiej. Nie należy wkręcać w nią koła hamulcowego, koła kierownicy ani rączki.
Kontroluj kierunek: trzymaj otwór w górę, silnik kierowany ku tobie i linka blokująca od ciebie. Pręt po lewej stronie = lewy; pręt po prawej stronie = prawy. Kierownice nie decydują.

Nie taki sam jak Fix 160S: Napraw 160S Ponadto posiada zabezpieczenie przeciwpoślizgowe oraz urządzenie sterujące. Jego długość i profil nie wystarczą do jego zidentyfikowania.

Wymiary, standardowe wymiary i modele specjalne

Model	Długość domu w Bromshuset	Normalna szerokość pociągu	Wykonanie
Poprawka 160/2	252 mm	401–550 mm	Lewo czy prawo
Poprawka 160/3	352 mm	551–800 mm	Lewo czy prawo
Poprawka 160/4	452 mm	801–1100 mm	Lewo czy prawo
Poprawka 160/5	452 mm	1101–1500 mm	Dodatkowo długi róg

Specjalne wersje: Model Fix 160/3 specjalny ma 347 mm zawieszenie hamulcowe, a model Fix 160/4 specjalny ma 447 mm zawieszenie hamulcowe dla zakresu otwarcia 91–180°. Dokładnie pasuje do starej wersji.

Modely 160/4 i 160/5 mają oba hamulce o średnicy 452 mm. Rozdział polega głównie na długości przedniego koła i przeznaczonej szerokości kół. W przypadku zwykłego wymiany części zamiennych, obecny hamulec stanowi najlepszy punkt odniesienia.

Montaż, wsporniki do montażu i najczęściej zadawane pytania

Element 160 jest używany z kompatybilną łącznością ASSA. Regulowany uchwyt pozwala odłączyć ramię do czyszczenia i serwisowania.

Śruba dolna jest cięta podczas montażu. Podczas wymiany użyj starej śruby hamulcowej jako wzorca. Nie należy otworzyć pokrywy zbiornika paliwa.
Sprawdź istniejący uchwyt na suficie. Zepsuty lub uszkodzony uchwyt należy wymienić równocześnie.
Kompatybilne regulowane uchwyty mogą być ASSA 5580 w kolorze czarnym Lub ASSA 5550T w cynku. Przed zakupem należy sprawdzić wykonanie produktu.
Nie wybieraj wyłącznie Traryd, SP Fönster lub jakiegokolwiek innego producenta – może być używane kilka systemów hamulcowych.

Niepewne? Wyślij zdjęcia całej hamulca, strony profilu, mocowania do karoserii oraz wszelkich oznaczeń, a także szerokość i dokładną długość w milimetrach.

Porównaj model Fix 160 z modelami Fix 150, 160S i ASSA 770

Model	Profil	Montaż i funkcjonalność	Ważne
Napraw 150	20 mm kwadratowy	Mocowanie ramy stałej	Ramiona są mocno przykręcone
Napraw 160	20 mm kwadratowy	Odłączany uchwyt ramy	Model przedstawiony tutaj
Napraw 160S	20 mm kwadratowy	Odprężający uchwyt i ochrona przed uderzeniami	Posiada blokadę drzwi i mechanizm otwierania kluczykiem
ASSA 770	Specjalna profilka o wymiarach 22 mm	Inna konstrukcja	Nie należy zastępować go preparatem Fix 160

Zawsze sprawdzać w kolejności profil → uchwyt karmienia → funkcja ochrony dzieci → dokładna długość → lewy/prawy. Marka drzwi to jedynie wsparcie.

Najczęściej zadawane pytania dotyczące produktu ASSA Fix 160

Jakie jest najważniejsze różnice w porównaniu do Fix 150?

Element Fix 160 posiada regulowany uchwyt na szynie. Element Fix 150 posiada stały uchwyt na szynie. Profily i niektóre długości mogą jednak wyglądać bardzo podobnie.

Jaka jest różnica w stosunku do Fix 160S?

160S posiada specjalny system blokady zabezpieczający przed dziećmi i jest używany z urządzeniem ASSA 4570. Zwykły model Fix 160 nie posiada tej funkcji.

Jaka jest różnica między wymiarami 347 i 352 mm?

To są różne modele. Rozmiar 347 mm jest specjalnym wydaniem i nie może być zastępowany standardowym modelem o wymiarach 352 mm. To samo dotyczy rozmiarów 447 i 452 mm.

Jak odróżnić 160/4 od 160/5?

Obaj mają hamulce o średnicy 452 mm, ale model 160/5 ma dłuższy króćeczek hamulcowy dla szerszych kółek. Podczas wymiany części zamiennych porównuje się całą starą hamulcę i króćeczek hamulcowy.

Czy szklane szuflady są skierowane w lewo lub w prawo?

Nie. Obserwuj linkę hamulcową, gdy osłona hamulcowa jest trzymana z otworem skierowanym w górę, w stronę Ciebie, i kołnierz hamulcowy oddalony od Ciebie.

Model pasuje automatycznie do Traryd lub SP Fönster?

Nie. Nazwa producenta i model nie wystarczą, ponieważ może zostać użyte kilka systemów blokad.

Nie jesteś pewien standardu czy specjalizacji? Prześlij zdjęcia całej hamulców, strony profilowej, elastycznego uchwytu oraz wszelkich oznaczeń oraz dokładną długość w milimetrach.
