Opis:
EL875 to analogowy zamek silnikowy przystosowany do drzwi z wnękami modułowymi. Dobrze pasuje do zamków w drzwiach, gdzie kontrolowane przejście za pomocą systemu czytnika kodów lub kart musi odpowiadać wymogom ewakuacji zgodnie z normą SS-EN179. Drzwi o dużej częstotliwości należy uzupełnić zamkiem dziennym. Reguła napędzana jest wbudowanym silnikiem. W przypadku ewakuacji awaryjnej zamek otwiera się za pomocą klamki ewakuacyjnej, istnieje możliwość ponownej ucieczki.
Zamek silnikowy ABLOY EL874 / EL875 dostępny jest w dwóch wariantach EL874 ze spadkiem ciśnienia może być stosowany w granicy strefy przeciwpożarowej EL875 bez spadku ciśnienia może być stosowany w drzwiach z automatyką drzwiową każdy zamek silnikowy wymaga jednostki sterującej (EA453), która zarządza komunikacją pomiędzy zamek silnikowy i świat zewnętrzny.

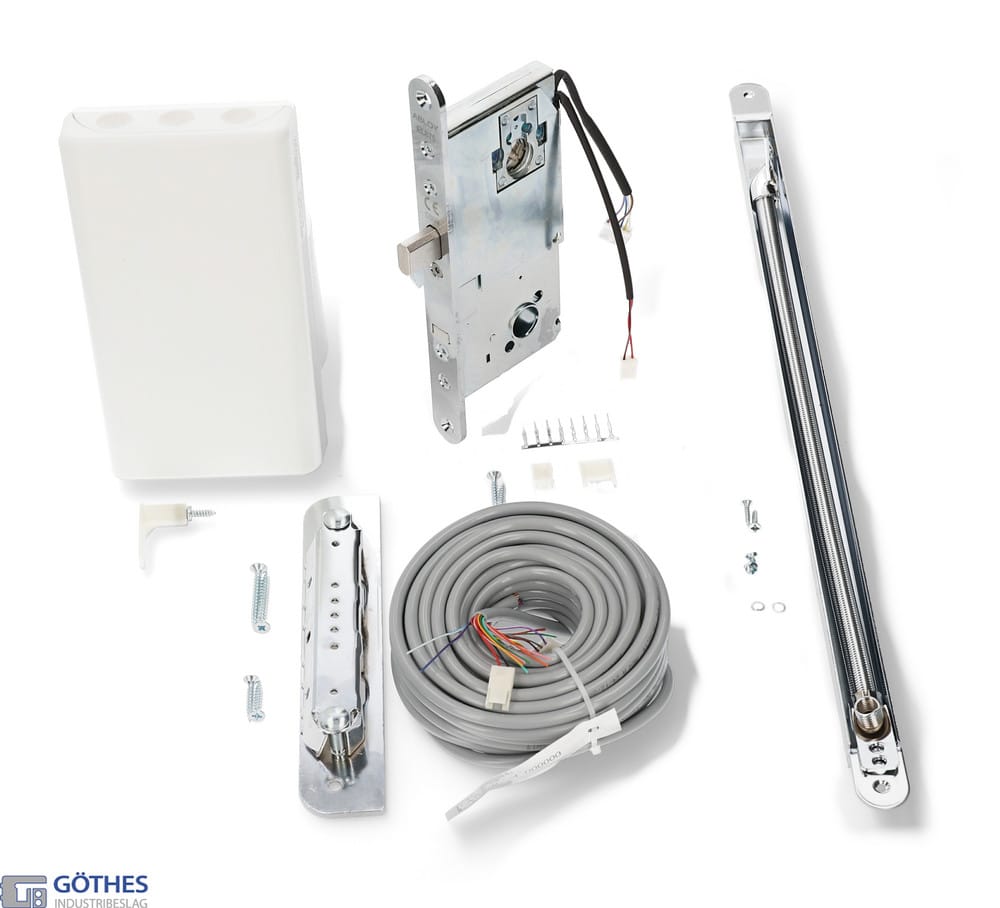

Akcesoria zawarte w opakowaniu zestawu:
Zamek silnikowy EL875 prawy, jednostka sterująca EA453, kabel przyłączeniowy EA224 (10m), płyta końcowa EA342, przepust kablowy EA281.
Charakterystyka
- Czas otwarcia zamka ok. 0,7 sekundy
- Zamek zawsze można otworzyć za pomocą klucza/klamki awaryjnej
- Wbudowany czujnik położenia drzwi (magnes), który można zastąpić magnesem zewnętrznym
- Spadek ciśnienia, ognioodporny do E/EI60 (EL874)
- Przystosowany do automatyki drzwiowej (EL875)
- Czas trzymania 2 – 15 sekund
- Zatwierdzona ewakuacja awaryjna wraz z 179D
- Posiada certyfikat i znak CE zgodnie z wymogami europejskiej normy SS-EN179 i Dyrektywy o wyrobach budowlanych 89/106/EEC.
- Jeśli funkcja ponownego montażu jest aktywna, zamek jest resetowany elektrycznie za pomocą zewnętrznego przycisku resetowania.
Jednostka sterująca EA453:
- Pełni funkcję interfejsu do świata zewnętrznego, m.in. systemy dostępu lub systemy alarmowe
- Komunikuje się z blokadą silnika
- Do obsługi blokady silnika wymagane są sygnały sterujące z systemu nadrzędnego
- Dostarcza sygnały do nadrzędnego systemu, informując o stanie zamka i drzwi
- Podłącza się do źródła napięcia
- Można uzupełnić kartą zapasową, która zamyka wszystko. odblokowuje się w przypadku awarii zasilania.
- UWAGA! Sama karta zapasowa NIE jest certyfikowaną funkcją ewakuacji w sytuacjach awaryjnych ani paniki.
- Należy zainstalować w pomieszczeniu po chronionej stronie drzwi, w odległości 15 m od zamka silnikowego
Dane techniczne
- Napięcie: 12 – 24 VDC ± 15 %, 12-18 VAC – 10 % / + 15 %
- Prąd: 12 VDC reszta 70 mA, maks. 300 mA,
- Prąd: 24 VDC reszta 35 mA, maks. 150 mA
- Przekaźniki: Przełączanie jednobiegunowe Max. 30 V prądu stałego, 0,8 A
- Kabel połączeniowy: EA224 10 m, max. odległość pomiędzy zamkiem silnikowym a jednostką sterującą 15 m
- Szczelina drzwi: maks. 5 mm
