Frein de fenêtre à montage en coulisse pour Euronot avec Profil en forme de T de 16 mm de largeur, fixation de cadre fixe et largeur de voie normale 301-400 millimètres.
Vérifiez la profil avant de passer une commande
L'ASSA 750 possède un Profil Euronot en forme de T de 16 mm de largeur. Förväxla den inte med ASSA 770, som har en cirka 22 mm bred specialprofil med annan form och infästning. Välj inte modell enbart efter bromslådans längd.
1. Vérifiez la profilée Euronot

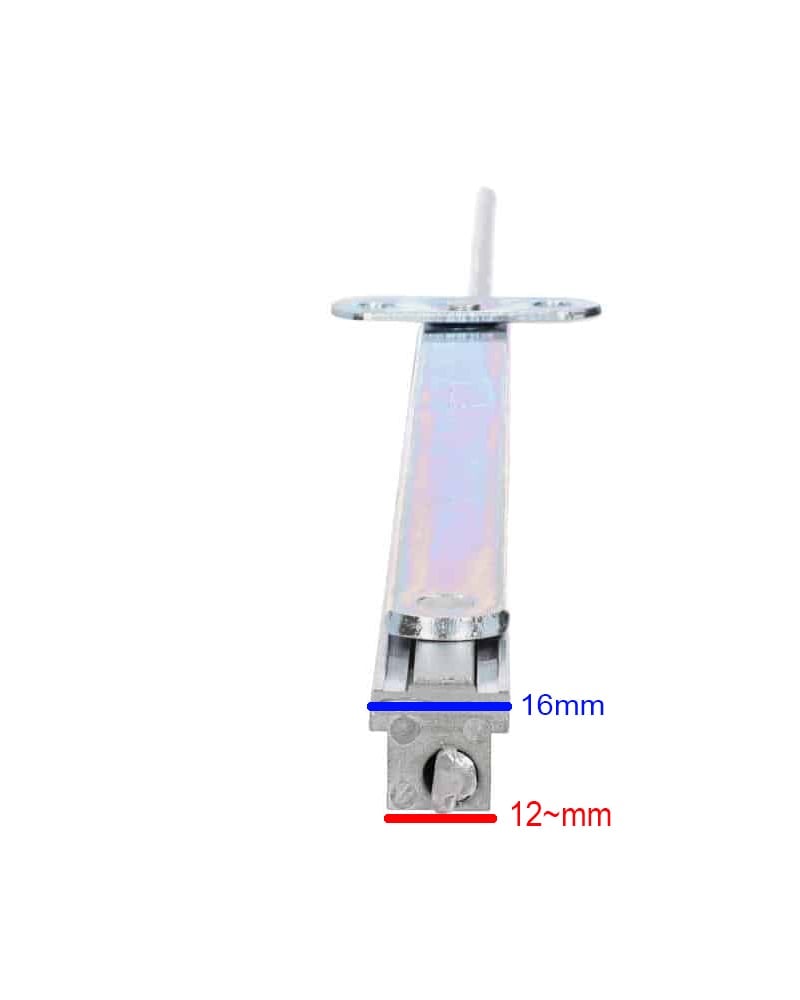

La largeur totale de la profilé est de 16 mm. La partie intégrée qui descend dans le canal de fraisage a une largeur d'environ 12 mm.
2. Vérifiez la taille et la longueur
Modèle: ASSA Fix 750/1
Boîte de vitesses : 207 millimètres
Largeur de la barre: 301-400 millimètres
Longueur de la main : 140 millimètres
Fixation du cadre : fixé
ASSA 750 har inget vänster- eller högerutförande
Kontrollera istället att den gamla bromsen är spårmonterad, har 16 mm Euronotprofil, fast karmfäste och exakt 207 mm lång bromslåda.
ASSA 750/1, ofta benämnd ASSA Fix 750/1, C’est un frein de fenêtre et de porte monté sur rail destiné aux fenêtres, portes de fenêtres, portails d’entrée et portes de balcon prévues pour l’utilisation avec Euronot.
Le modèle possède une Boîte de frein à forme T de 16 mm de large som monteras infälld i ett fräst spår i bågen. Den används tillsammans med en kompatibel ASSA-spanjolett med bromsöverföring och ett karmfäste med fast infästning.
Förväxla inte ASSA 750 med ASSA 770
ASSA 750 och ASSA 770 har olika profiler och infästningar. Bromslådans längd får därför inte användas som enda identifiering.
ASSA 750 : Profil Euronot en forme de T de 16 mm de largeur
ASSA 770 : Profil spécial de 22 mm de largeur avec une autre forme
Har den gamla bromsen den bredare ASSA 770-profilen ska du inte beställa ASSA 750.
Vérifiez ces quatre points avant de passer commande
1. Profilage et montage des traces
ASSA 750 ska ha en Profil Euronot en forme de T de 16 mm de largeur. La partie qui descend dans le sillon creusé est d'environ 12 mm de large.
Le frein doit être inséré dans la bague, pas posé à l’extérieur comme les modèles ASSA Fix 150 ou ASSA Fix 160.
2. Vérifiez l’assemblage
Le boîtier de freinage est monté dans un rail percé dans le cadre de la fenêtre ou de la porte.
Vérifiez que le frein existant soit monté de la même manière avant de passer commande.
3. Fast karmfäste
ASSA 750 används med fixation de cadre fixe. Det är en av de viktigaste skillnaderna jämfört med ASSA 760 som har avkopplingsbart karmfäste.
ASSA 750 : fixation de cadre fixe
ASSA 760 : support de cadre amovible
Kontrollera att den befintliga installationen har samma fasta konstruktion och att fästet är helt och korrekt.
4. Mesurez le circuit de freinage
ASSA 750/1 har en 207 mm lång bromslåda.
Mesurez uniquement la boîte en aluminium droite de côté à côté. N'incluez pas l'axe de la boîte, la tige ou l'armature.
ASSA 750 har inget vänster- eller högerutförande.
Spécifications techniques
Modèle
ASSA 750/1
Numéro d'article
0750A1N
GTIN
7332404163566
Longueur du boîtier de frein
207 millimètres
Largeur de profil
16 mm au total, environ 12 mm de section interne
Profil et montage
Profil Euronot en forme de T, monté sur rail
Largeur normale de la voie
301-400 millimètres
Longueur des bras
140 millimètres
angle d'ouverture
Environ 85°
Attelage
Presque
Gauche ou droite
Pas applicable
Traitement de surface
Galvanisé
Marque déposée
ASSA ABLOY
Så fungerar ASSA 750
ASSA 750 används tillsammans med en kompatibel spanjolett med bromsöverföring. Bromsen manövreras genom dörrens eller fönstrets vanliga handtag.
Avec le levier en position fermée, une friction est créée sur le frein afin que la barre puisse être maintenue dans la position de roulage souhaitée. Lorsque le levier est déplacé vers la position ouverte, la barre est libérée.
La friction de maintien augmente normalement lorsque le angle d’ouverture devient plus grand. En cas de surcharge importante, le frein peut glisser pour réduire la charge sur la bague, les charnières et les autres éléments de fixation.
La différence entre les modèles ASSA 750, ASSA 760 et ASSA 770
Modèle
Profil
Attelage
S’adapte-t-il comme substitut ?
ASSA 750
Profil en T de 16 mm pour l'euro
Support de cadre fixe
Oui, lorsque la taille et la forme du mannequin correspondent à la taille et à la forme de la personne
Till skillnad från ASSA Fix 150 och ASSA Fix 160 finns ASSA 750 inte i separata vänster- och högerutföranden.
Support de cadre fixe
ASSA 750 har fast karmfäste. Det innebär att konstruktionen skiljer sig från ASSA 760 som har avkopplingsbart karmfäste.
Vid byte av broms ska du kontrollera att den befintliga installationen verkligen använder fast karmfäste och att fästet är helt och passar tillsammans med den nya bromsen.
Le plateau inférieur est coupé lors de l’installation
L’axe long de la barre de guidage, également appelé barre de transmission ou tige, est ajusté aux dimensions de la porte ou du vitrage lors de l’installation.
Vid byte av en befintlig ASSA Fix 750/1
Utilisez la biellette de frein identique de l’ancienne biellette comme référence et coupez la nouvelle biellette à la même longueur.
D’abord vérifiez que la longueur de la plaque de profil, du support de la barre de guidage et de la biellette de frein sont correctes.
Double vérifiez avant de couper
Coupez uniquement la longue biellette. Ne coupez pas la boîte de vitesses. Vérifiez que le bon modèle a été commandé avant de couper la biellette.
Lors de la nouvelle installation sans ancien frein
För ASSA 750/1 är A-måttet 45 mm. La longueur de la lame est calculée selon :
Kaplängd på låsaxel = bågbredd – 45 mm – 4 mm
Följ alltid den måttsatta monteringsanvisningen. Den faktiska placeringen och öppningsvinkeln påverkas av bågbredd, karmfäste, konstruktion och montering.
Vis recommandées
TFX 3,0 mm à la pédale de frein
TFX 3,5 mm vers le support de la poutre
Adapter la longueur des vis et l’installation en fonction du matériau et de la structure existante.
Avez-vous besoin d'aide pour identifier le frein ?
Envoyez des photos claires de :
Tout le vieux frein
La profilée vue de profil
La fixation des traces dans la poutre
Le cadre de suspension
La connexion contre le spagnolet
Éventuelles mentions
Sachez également la largeur de la profilé et la longueur exacte de la barre de frein en millimètres.
ASSA 750/1, ofta benämnd ASSA Fix 750/1, är en spårmonterad fönsterbroms och dörrbroms med 16 mm bred T-formad Euronotprofil, fast karmfäste och 207 mm lång bromslåda.
Vilken bågbredd passar ASSA Fix 750/1?
Modellen är avsedd för en normal bågbredd på 301 till 400 mm. Vid byte ska den gamla bromsens modell och mått alltid vara den främsta referensen.
Hur lång är bromslådan på ASSA Fix 750/1?
Själva bromslådan är 207 mm lång. Mät endast den raka aluminiumlådan från kortsida till kortsida och räkna inte med låsaxeln, pinnen eller armen.
Quelle est la largeur du profilé ?
Le profilé mesure au total 16 mm de large et est en forme de T. La partie qui s'insère dans la rainure fraisée mesure environ 12 mm de large.
Quelle est la différence entre l'ASSA 750 et l'ASSA 760 ?
Les deux modèles présentent le même profil Euronot de 16 mm de large et les mêmes longueurs de base. L'ASSA 750 est équipé d'une fixation de châssis fixe, tandis que l'ASSA 760 dispose d'une fixation de châssis amovible.
L'ASSA 750 peut-il remplacer l'ASSA 770 ?
Non. L'ASSA 750 est dotée d'un profilé Euronot en forme de T de 16 mm de large. L'ASSA 770 est dotée d'un profilé spécial d'environ 22 mm de large, dont la forme et le mode de fixation diffèrent, même lorsque la longueur du caisson de frein est identique.
Finns ASSA Fix 750/1 som vänster och höger?
Non. Le choix du modèle ASSA 750 ne se fait pas en fonction de la position gauche ou droite. Vérifiez plutôt le profil, le montage sur rail, la fixation au châssis et la longueur du boîtier de frein.
Le modèle ASSA 750 est-il équipé d'une fixation de châssis fixe ou amovible ?
L'ASSA 750 est équipé d'une fixation de châssis fixe. C'est l'une des principales différences par rapport à l'ASSA 760, qui dispose d'une fixation de châssis amovible.
La fixation pour encadrement est-elle fournie ?
Vérifiez ce qui est inclus sur la page du produit concerné et comparez-le avec votre installation actuelle. Lors d'un remplacement, la fixation de cadre existante est souvent réutilisée si elle est intacte et correctement installée.
Faut-il couper l'axe de la serrure ?
Oui. La longueur de l'axe de blocage est ajustée lors du montage. Lors du remplacement, on utilise comme référence l'axe de blocage de l'ancien frein, qui est identique, et on coupe le nouvel axe à la même longueur.
Comment calcule-t-on la longueur de l'axe de verrouillage lors d'une nouvelle installation ?
För ASSA 750/1 används A-måttet 45 mm. Kaplängden beräknas som bågbredd minus 45 mm minus 4 mm. Följ alltid den måttsatta monteringsanvisningen.
Vilken öppningsvinkel har ASSA Fix 750/1?
L'angle d'ouverture indiqué est d'environ 85 degrés. L'ouverture réelle dépend également de la largeur de l'arc, de son emplacement, de la fixation au châssis et de la conception.
Quels écrous sont recommandés ?
La dimension recommandée est TFX 3,0 mm pour le frein de fenêtre et TFX 3,5 mm pour le support de cadre. Ajustez la longueur des vis et l’installation en fonction de la conception.
