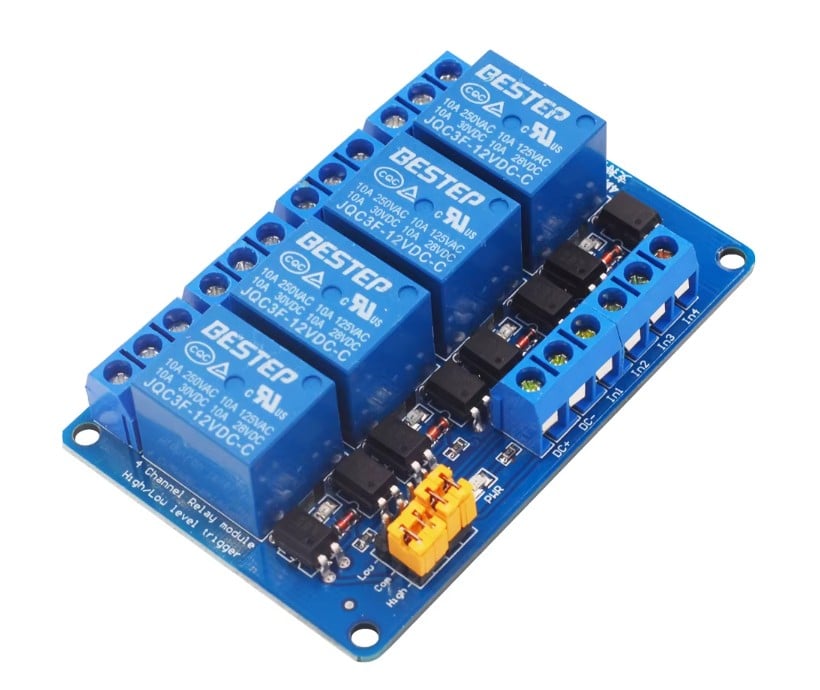

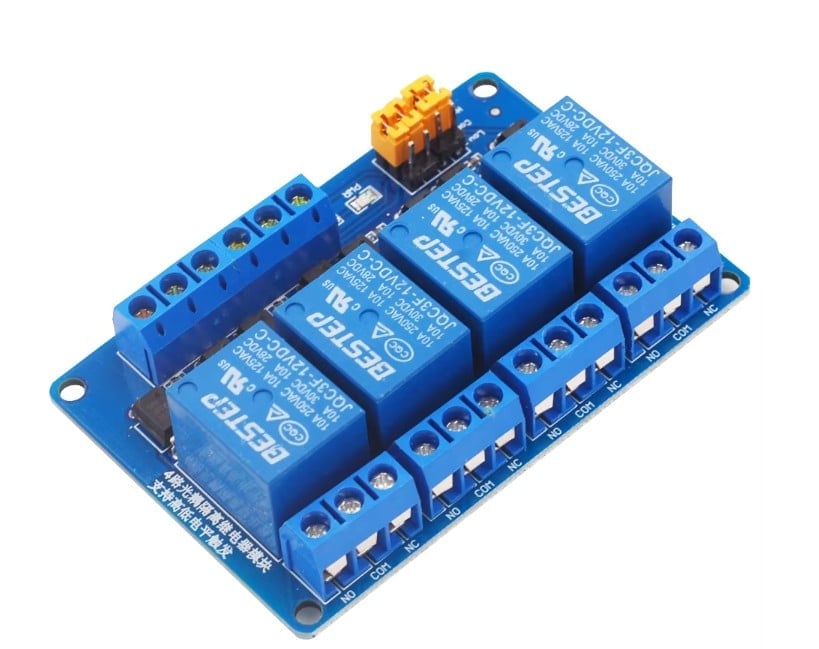

Relais 12 V à 4 canaux avec commande de niveau haut/bas

Parfaitement adapté aux installations d'alarme et de télécommunications.

1. Équipé d'un relais de qualité authentique

   • Charge maximale : CA 250 V/10 A, CC 30 V/10 A (contact normalement ouvert)

2. Isolation par double optocoupleur pour une sécurité élevée et des performances stables

   • Courant de déclenchement : seulement 5 mA

3. Tension de fonctionnement : 5 V

4. Chaque canal peut être configuré pour être déclenché par un niveau haut ou bas (via un cavalier).

5. Conception tolérante aux pannes – en cas de rupture de la ligne de commande, le relais ne sera pas activé accidentellement.

6. Voyants LED :

   • Vert : indicateur d'alimentation

   • Rouge : état du relais pour chaque canal

7. Agencement convivial – toutes les connexions sont accessibles via des bornes à vis transparentes.

Interface:

Connexion électrique :

• DC+ : Se connecte au pôle positif de l'alimentation.

• DC- : Se connecte à la borne négative de l'alimentation.

Signaux de contrôle :

• IN1, IN2 : Commande le relais respectif en fonction du niveau de déclenchement défini (haut/bas).

Sortie relais :

• NO1, NO2 (Normalement ouvert) : Contact normalement ouvert – ouvert au repos, fermé lorsqu’il est activé

• COM1, COM2 : Connecteur commun

• NC1, NC2 (Normalement fermés) : Contact normalement fermé au repos, ouvert lorsqu’il est activé

Sélection du niveau de déclenchement :

• S1, S2 : Sélection du cavalier pour le niveau de déclenchement des relais 1 et 2

• Si le port COM du cavalier est connecté au niveau bas → déclenchement au niveau bas

• Si COM est connecté à un niveau haut → déclenchement de niveau haut
