ASSA Fix 160 fönsterbroms och dörrbroms

ASSA Fix 160 fönsterbroms till altandörr och fönster

ASSA Fix 160 är en fönsterbroms och dörrbroms med 20 mm bred rektangulär bromslåda Und abnehmbare Rahmenhalterung. Den används tillsammans med en kompatibel ASSA-spanjolett som har överföring för fönsterbroms.

Modellen används i fönster, fönsterdörrar, altandörrar och balkongdörrar. Bromsen manövreras med dörrens eller fönstrets vanliga handtag och hjälper bågen att stanna i önskat öppet läge.

Kontrollera profilen

ASSA Fix 160 ska ha en 20 mm bred rektangulär profil. Välj inte broms enbart efter bromslådans längd eller dörrens fabrikat.

20 mm rektangulär: ASSA Fix 150, 150S, 160 eller 160S
16 mm T-formad: ASSA 750 eller ASSA 760
22 mm specialprofil: sannolikt ASSA 770

Har den gamla bromsen en 16 eller 22 mm bred profil ska du inte välja ASSA Fix 160.

ASSA Fix 150 eller ASSA Fix 160?

Serierna har samma 20 mm breda grundprofil och flera gemensamma bromslådelängder. Skillnaden är karmfästet:

ASSA Fix 150: feste Rahmenbefestigung
ASSA Fix 160: abnehmbare Rahmenhalterung

Kontrollera karmfästet på din befintliga broms och välj samma utförande.

Välj rätt ASSA Fix 160 i fyra steg

1. Kontrollera profilen

ASSA Fix 160 har en 20 mm bred rektangulär bromslåda. Mät över profilens bredaste del.

2. Kontrollera karmfästet

ASSA Fix 160 ska ha ett abnehmbare Rahmenhalterung. Det gör att bromsarmen kan kopplas loss när dörren eller fönstret behöver öppnas längre.

ASSA Fix 150: feste Rahmenbefestigung
ASSA Fix 160: abnehmbare Rahmenhalterung

Har den gamla bromsen ett fast karmfäste kan det istället vara ASSA Fix 150.

3. Mät bromslådans längd

Mät den raka bromslådan från kortsida till kortsida. Räkna inte med låsaxeln, pinnen eller armen.

Vid byte används den gamla låsaxeln som referens när den nya kapas.

Så mäter du bromslådans längd på ASSA Fix 160

4. Kontrollera vänster eller höger

Håll bromslådan med öppningen uppåt, kortsidan mot dig och låsaxeln bort från dig.

Links: pinnen sitter till vänster
Rechts: pinnen sitter till höger

Det avgörs inte av gångjärnssidan.

Guide för att välja vänster eller höger ASSA Fix 160 fönsterbroms

Välj rätt standardmodell av ASSA Fix 160

Välj samma bromslådelängd och samma vänster- eller högerutförande som på din befintliga broms.

Modell	Länge des Bremskastens	Normal bågbredd	Utförande

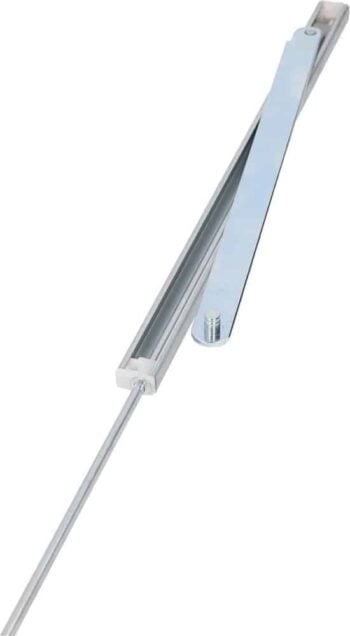

ASSA Fix 160/2	252 mm	401 till 550 mm	Links oder rechts

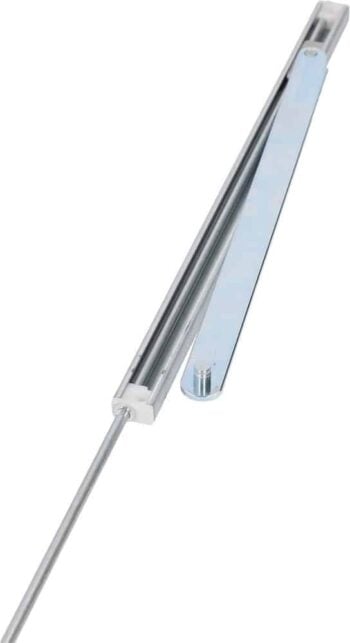

ASSA Fix 160/3	352 mm	551 till 800 mm	Links oder rechts
ASSA Fix 160/4	452 mm	801 till 1100 mm	Links oder rechts
ASSA Fix 160/5	452 mm	1101 till 1500 mm	Extra lång låsaxel

Specialmodeller för öppning 91 till 180°

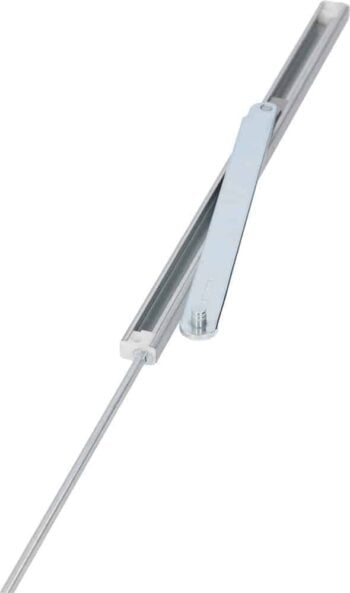

ASSA Fix 160/3 special: 347 mm bromslåda

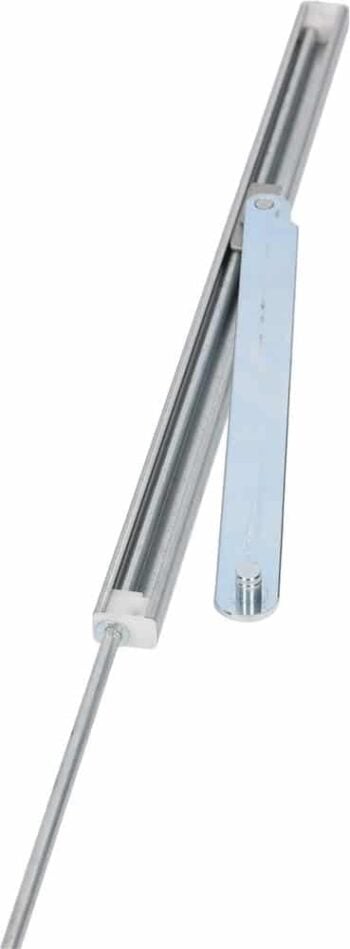

ASSA Fix 160/4 special: 447 mm bromslåda

347 och 447 mm är egna specialmodeller och ska inte förväxlas med standardmåtten 352 och 452 mm.

160/4 eller 160/5?

Båda har en 452 mm lång bromslåda. Skillnaden är främst låsaxelns längd och avsedd bågbredd.

160/4: 907 mm låsaxel, bågbredd 801 till 1100 mm
160/5: 1083 mm låsaxel, bågbredd 1101 till 1500 mm

Mätningen av bromslådan räcker alltså inte för att skilja modellerna åt.

Osäker på vilken broms du har?

Börja i vår guide för att välja rätt fönsterbroms. Beställ inte ASSA Fix 160 enbart för att längden eller dörrens fabrikat verkar stämma.

Välj därefter rätt längd samt vänster eller höger i filtret nedan.

Vänster eller höger

Rechts
Links

Hur fungerar ASSA Fix 160?

ASSA Fix 160 används tillsammans med en kompatibel ASSA-spanjolett som har överföring för bromsen. Bromsen påverkas när dörrens eller fönstrets handtag manövreras.

Med handtaget i stängt läge hålls bågen med friktion i önskat öppet läge. När handtaget förs till öppet läge får bågen frigång.

Fasthållningsfriktionen ökar normalt när öppningsvinkeln blir större. Vid kraftig överbelastning kan bromsen slira för att minska belastningen på båge och gångjärn.

Vad betyder avkopplingsbart karmfäste?

ASSA Fix 160 har ett avkopplingsbart karmfäste. Det innebär att bromsarmen kan kopplas loss från karmfästet när dörren eller fönstret behöver öppnas längre, exempelvis vid rengöring, underhåll eller service.

Det avkopplingsbara karmfästet är den huvudsakliga skillnaden mellan ASSA Fix 160 och ASSA Fix 150.

ASSA Fix 150 har istället ett fast karmfäste. Kontrollera därför karmfästet på den gamla bromsen och välj samma utförande.

Jämför ASSA Fix 150, 160, 160S och ASSA 770

Modell	Profil	Karmfäste och funktion	Säljs av Secureus
ASSA Fix 150	20 mm rektangulär profil	Feste Rahmenhalterung	Ja
ASSA Fix 160	20 mm rektangulär profil	Abnehmbare Rahmenhalterung	Ja
ASSA Fix 160S	20 mm rektangulär profil	Avkopplingsbart karmfäste och barnskyddande spärr	Ja
ASSA 770	22 mm specialprofil	Annan konstruktion och infästning	NEIN

ASSA Fix 150 och ASSA Fix 160 har samma grundprofil och flera gemensamma bromslådelängder. För att välja mellan dem kontrollerar du om karmfästet är fast eller avkopplingsbart.

ASSA Fix 160S har samma grundprofil och avkopplingsbara karmfäste som ASSA Fix 160, men har dessutom en barnskyddande spärrfunktion med nyckelmanövrering.

ASSA 770 har en annan 22 mm bred profil och kan inte ersättas med ASSA Fix 160, även om bromslådornas längder ligger nära varandra.

ASSA Fix 160 till SP Fönster, Traryd och äldre altandörrar

ASSA Fix 160 har förekommit på flera äldre fönsterdörrar och altandörrar från bland annat SP Fönster, Traryd Fönster och Lingbo.

Exempel på produktserier och beteckningar där ASSA Fix 160 kan förekomma är:

SP Fönster och Traryd Classic
Objekt 2+1 och Objekt 3-glas
Kultur och Fritid
Vissa äldre Lingbo kulturfönster och fönsterdörrar
Modellbeteckningar som KFI, TDF, TDK, DDF, FD, TDI, KDU, EFD, KFD, UFD, EIF och WUFD

Tillverkare och modellnamn är endast vägledning

Samma tillverkare kan ha använt ASSA Fix 150, ASSA Fix 160, ASSA 760 eller ASSA 770 på olika modeller och generationer. Kontrollera alltid den gamla bromsens profil, karmfäste, längd samt vänster eller höger utförande.

Så mäter du en ASSA Fix 160

1. Mät profilens bredd

Mät över bromslådans bredaste del. En ASSA Fix 160 ska ha en 20 mm bred rektangulär profil.

2. Messen Sie die Länge des Bremskastens.

Mät endast den raka bromslådan från kortsida till kortsida. Räkna inte med låsaxeln, den utskjutande pinnen eller armen.

252 mm motsvarar vanlig ASSA Fix 160/2
352 mm motsvarar vanlig ASSA Fix 160/3
452 mm motsvarar vanlig ASSA Fix 160/4
452 mm med extra lång låsaxel förekommer på ASSA Fix 160/5
347 och 447 mm används på särskilda modeller med större öppningsvinkel

3. Kontrollera karmfästet

ASSA Fix 160 ska ha ett avkopplingsbart karmfäste. Har den gamla bromsen ett fast karmfäste kan det istället vara ASSA Fix 150.

4. Kontrollera vänster eller höger

Håll bromslådan med öppningen uppåt och kortsidan mot dig. Låsaxeln ska peka bort från dig.

Sitter bromspinnen på vänster sida väljer du vänster modell
Sitter bromspinnen på höger sida väljer du höger modell

Utgå inte från dörrens gångjärnssida.

5. Kontrollera om det är en specialmodell

En vanlig ASSA Fix 160/3 har en 352 mm lång bromslåda och en vanlig ASSA Fix 160/4 har en 452 mm lång bromslåda.

Modeller på 347 respektive 447 mm är särskilda utföranden för en annan öppningsvinkel. En skillnad på fem millimeter ska därför inte betraktas som mätfel.

Låsaxeln kapas vid monteringen

Den långa låsaxeln, även kallad överföringsstång eller pinne, levereras för att kunna anpassas till dörrens eller fönstrets mått. Kunden kapar själv låsaxeln till rätt längd vid monteringen.

Vid byte av en befintlig broms

Använd den gamla bromsens låsaxel som referens och kapa den nya låsaxeln till samma längd.

Kontrollera först att bromsmodell, profil, karmfäste, bromslådelängd samt vänster eller höger utförande stämmer. När allt annat har kontrollerats kan den nya låsaxeln kapas efter den gamla.

Dubbelkontrollera före kapning

Kapa endast den långa låsaxeln. Kapa inte bromslådan. Kontrollera alla mått och att rätt broms har beställts innan låsaxeln kapas.

Vid nyinstallation utan en gammal broms

Om det inte finns någon gammal låsaxel att använda som referens ska låsaxeln inte kapas på känsla eller lämnas så lång som möjligt.

Välj först rätt storlek utifrån bågbredden och följ ASSA:s måttsatta monteringsanvisning för den valda modellen. Monteringsmåtten påverkas bland annat av bromsens storlek, öppningsriktning, placering samt spanjolettens överföring.

Är du osäker på mätpunkterna eller monteringen bör arbetet utföras av en fackman.

Vanliga frågor om ASSA Fix 160

Vad är skillnaden mellan ASSA Fix 150 och ASSA Fix 160?

Båda modellerna har en 20 mm bred rektangulär profil och finns i flera av samma längder. ASSA Fix 150 har fast karmfäste medan ASSA Fix 160 har avkopplingsbart karmfäste.

Vad är skillnaden mellan ASSA Fix 160 och ASSA Fix 160S?

ASSA Fix 160S har samma 20 mm breda profil och avkopplingsbara karmfäste som ASSA Fix 160, men har dessutom en barnskyddande spärrfunktion som manövreras med nyckel.

Kan ASSA Fix 160 ersätta ASSA 770?

Nej. ASSA Fix 160 har en 20 mm bred rektangulär profil. ASSA 770 har en 22 mm bred specialprofil med annan form och infästning.

Hur vet jag om bromsen är vänster eller höger?

Håll bromslådan med öppningen uppåt, kortsidan mot dig och låsaxeln bort från dig. Sitter bromspinnen på vänster sida är det en vänstermodell. Sitter den på höger sida är det en högermodell.

Avgör dörrens gångjärn om jag ska ha vänster eller höger?

Nej. Vänster eller höger avgörs av bromspinnens placering inne i bromslådan, inte av vilken sida dörrens gångjärn sitter på.

Vad är skillnaden mellan 347 och 352 mm?

352 mm är den vanliga bromslådelängden för ASSA Fix 160/3. Modellen på 347 mm är ett särskilt utförande för större öppningsvinkel. De ska inte förväxlas.

Vad är skillnaden mellan 447 och 452 mm?

452 mm är den vanliga bromslådelängden för ASSA Fix 160/4. Modellen på 447 mm är ett särskilt utförande för större öppningsvinkel. Välj samma modell och längd som på den gamla bromsen.

Vad är ASSA Fix 160/5?

ASSA Fix 160/5 har en 452 mm lång bromslåda men en längre låsaxel för bredare dörrar och fönsterbågar. Den ska inte väljas enbart för att bromslådan är 452 mm lång.

Passar ASSA Fix 160 till en Traryd altandörr?

ASSA Fix 160 förekommer på vissa äldre Traryd-dörrar och produktserier. Nyare Traryd-dörrar kan ha andra bromssystem. Kontrollera därför alltid profil, karmfäste, längd samt vänster eller höger före beställning.

Kan jag välja ASSA Fix 160 efter dörrens fabrikat?

Nej, inte enbart. Samma tillverkare kan ha använt flera olika bromsmodeller. Den gamla bromsens konstruktion och mått ska alltid vara den främsta referensen.

Ska kunden kapa låsaxeln själv?

Ja. Den långa låsaxeln är avsedd att kapas till rätt längd vid monteringen. Vid byte använder du den gamla låsaxeln som referens och kapar den nya till samma längd.

Ska låsaxeln vara så lång som möjligt?

Nej. Låsaxeln ska kapas till rätt längd. En för lång eller för kort låsaxel kan påverka monteringen och bromsens funktion.

Kan jag återanvända det gamla karmfästet?

Ett helt och oskadat karmfäste kan ofta återanvändas. Kontrollera att det är rätt avkopplingsbara karmfäste för ASSA Fix 160. Byt karmfästet om det är slitet, sprucket, böjt eller skadat.

Kan jag byta ASSA Fix 160 själv?

På många fönster och dörrar går bromsen att byta med vanliga handverktyg. Vid byte används den gamla bromsen och låsaxeln som referens. Kontrollera att bromsen fungerar korrekt efter monteringen.

Varför stannar inte dörren när bromsen är monterad?

Kontrollera att handtaget och spanjolettens överföring aktiverar bromsen. Felet kan även sitta i bromsen, spanjoletten, låsaxelns längd, karmfästet eller monteringen.
