Fönsterbroms med avkopplingsbart karmfäste

ASSA Fix 160 fönsterbroms till altandörr och fönster

ASSA Fix 160 har en 20 mm bred rektangulär bromslåda och ett avkopplingsbart karmfäste – fästet med knoppen som gör att armen kan kopplas loss. Kontrollera alltid profil, fäste, exakt längd och vänster/höger.

Profil20 mm, rektangulär

KarmfästeAvkopplingsbart

Standardlängder252, 352 eller 452 mm

RiktningVänster eller höger

Kontrollera fästet: Fix 160 har ett avkopplingsbart fäste. Har den gamla bromsen ett fäste där armen sitter fastskruvad kan det i stället vara Fix 150.

347 och 447 mm är specialmodeller. Förväxla dem inte med standardlängderna 352 och 452 mm. Några millimeters skillnad kan innebära en annan modell.

Se komplett köpguide och video

Så bekräftar du att det är ASSA Fix 160

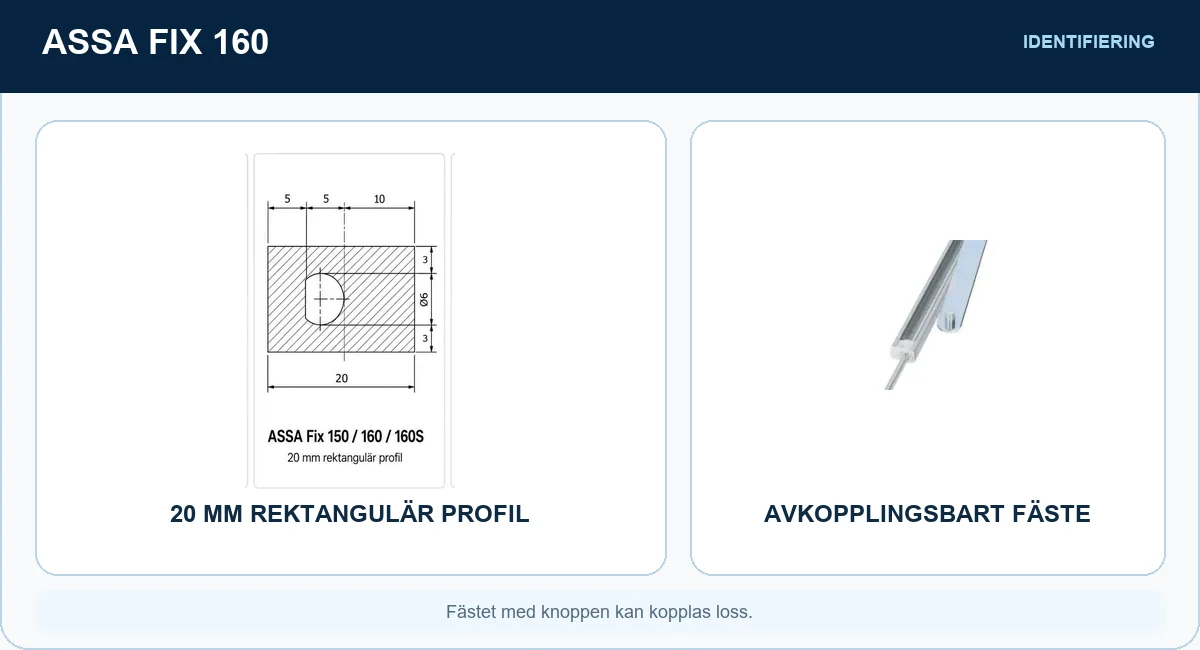

ASSA Fix 160 med 20 mm rektangulär profil och avkopplingsbart karmfäste — Fix 160 känns igen på 20 mm-profilen och det avkopplingsbara fästet.

Mät profilen: bromshuset ska vara 20 mm brett och rektangulärt.
Kontrollera fästet: det ska vara avkopplingsbart. Armen kan lossas från fästet med knoppen.
Mät hela bromshuset: från ena änden av den raka lådan till den andra. Ta inte med låsaxeln, bromspinnen eller armen.
Kontrollera riktningen: håll öppningen uppåt, bromshuset mot dig och låspinnen bort från dig. Pinnen till vänster = vänster; pinnen till höger = höger. Gångjärnen avgör inte.

Inte samma som Fix 160S: Fix 160S har dessutom barnskyddande spärrhus och manöveranordning. Längd och profil räcker inte för att identifiera den.

Storlekar, standardmått och specialmodeller

Modell	Bromshusets längd	Normal bågbredd	Utförande
Fix 160/2	252 mm	401–550 mm	Vänster eller höger
Fix 160/3	352 mm	551–800 mm	Vänster eller höger
Fix 160/4	452 mm	801–1100 mm	Vänster eller höger
Fix 160/5	452 mm	1101–1500 mm	Extra lång låsaxel

Specialutföranden: Fix 160/3 special har 347 mm bromshus och Fix 160/4 special har 447 mm bromshus för öppning 91–180°. Matcha den gamla modellen exakt.

160/4 och 160/5 har båda 452 mm bromshus. Skillnaden är främst låsaxelns längd och avsedd bågbredd. Vid vanligt reservdelsbyte är den befintliga bromsen bästa referensen.

Montering, karmfästen och vanliga frågor

Fix 160 används med en kompatibel ASSA-spanjolett med överföring. Det avkopplingsbara fästet gör att armen kan kopplas loss för exempelvis rengöring och service.

Låsaxeln kapas vid monteringen. Vid byte använder du den gamla låsaxeln som mall. Kapa inte bromshuset.
Kontrollera det befintliga karmfästet. Ett slitet eller skadat fäste bör bytas samtidigt.
Kompatibla avkopplingsbara fästen kan vara ASSA 5580 i svart eller ASSA 5550T i zink. Kontrollera produktens utförande före köp.
Välj inte efter Traryd, SP Fönster eller annat fabrikat ensamt – flera bromssystem kan ha använts.

Osäker? Skicka bilder på hela bromsen, profilens kortsida, karmfästet och eventuell märkning, plus profilbredd och exakt längd i millimeter.

Jämför Fix 160 med Fix 150, 160S och ASSA 770

Modell	Profil	Fäste och funktion	Viktigt
Fix 150	20 mm rektangulär	Fast karmfäste	Armen sitter fastskruvad
Fix 160	20 mm rektangulär	Avkopplingsbart karmfäste	Den modell som visas här
Fix 160S	20 mm rektangulär	Avkopplingsbart fäste och barnskydd	Har spärrhus och nyckelmanövrering
ASSA 770	22 mm specialprofil	Annan konstruktion	Ska inte ersättas med Fix 160

Kontrollera alltid i ordningen profil → karmfäste → barnskyddsfunktion → exakt längd → vänster/höger. Dörrens fabrikat är bara stöd.

Vanliga frågor om ASSA Fix 160

Vad är den viktigaste skillnaden mot Fix 150?

Fix 160 har avkopplingsbart karmfäste. Fix 150 har fast karmfäste. Profiler och vissa längder kan annars se mycket lika ut.

Vad är skillnaden mot Fix 160S?

160S har en särskild barnskyddande spärrkolv och används med ASSA 4570. En vanlig Fix 160 saknar den funktionen.

Vad är skillnaden mellan 347 och 352 mm?

Det är olika modeller. 347 mm är ett specialutförande och ska inte ersättas på chans med standardmodellen på 352 mm. Detsamma gäller 447 respektive 452 mm.

Hur skiljer jag 160/4 från 160/5?

Båda har 452 mm bromshus, men 160/5 har en längre låsaxel för bredare bågar. Vid reservdelsbyte jämförs hela den gamla bromsen och låsaxeln.

Avgör gångjärnen vänster eller höger?

Nej. Följ bromspinnen när bromshuset hålls med öppningen uppåt, mot dig, och låsaxeln bort från dig.

Passar modellen automatiskt till Traryd eller SP Fönster?

Nej. Tillverkarnamn och årsmodell räcker inte eftersom flera beslagssystem kan ha använts.

Osäker på standard eller special? Skicka bilder på hela bromsen, profilens kortsida, det avkopplingsbara fästet och eventuell märkning samt exakt längd i millimeter.
