Fönsterbroms till fönster, altandörr och balkongdörr

Aquí encontrarás fönsterbromsar och dörrbromsar från ASSA ABLOY för fönster, altandörrar, balkongdörrar och fönsterdörrar. I sortimentet finns bland annat ASSA Fix 150, ASSA Fix 160, ASSA Fix 160S, ASSA 750 och ASSA 760.

Det viktigaste är att identifiera den befintliga bromsen innan du beställer. Två bromsar kan ha nästan samma längd men ändå ha olika profil, karmfäste, funktion och infästning.

Börja med bromslådans profil

Mät bredden på själva bromslådans profil över den bredaste delen. Mät inte bromsstången, den långa låsaxeln eller spanjolettens kantskena.

Välj inte broms enbart efter dörrens fabrikat, tillverkningsår eller bromslådans längd. Samma tillverkare kan ha använt flera olika bromssystem.

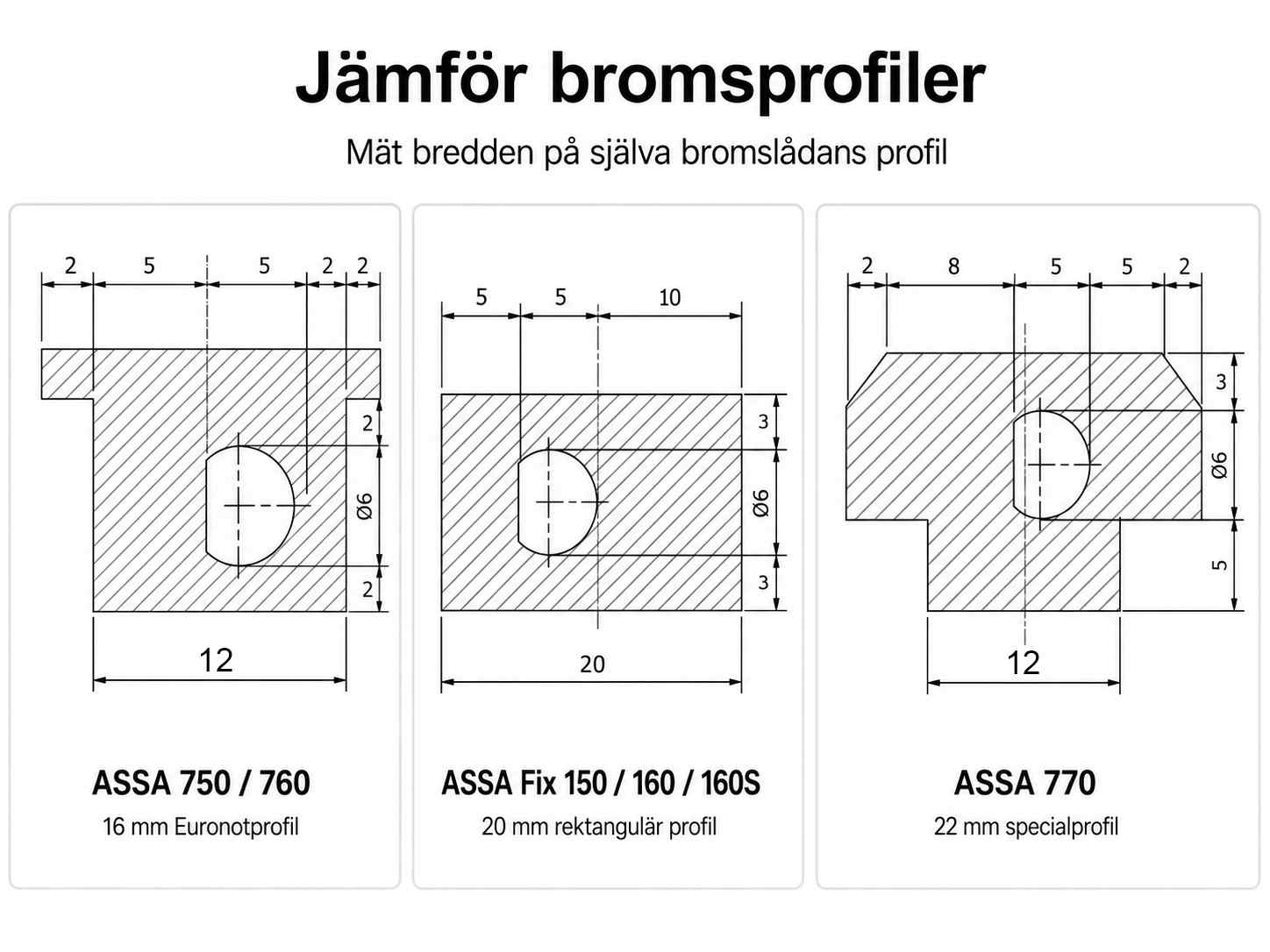

Steg 1: Mät profilens bredd och jämför formen

20 mm rektangulär profil

Du har normalt en modell i ASSA Fix-familjen:

ASSA Fix 150 – fast karmfäste
ASSA Fix 150S – fast karmfäste och barnskydd, säljs inte av Secureus
ASSA Fix 160 – avkopplingsbart karmfäste
ASSA Fix 160S – avkopplingsbart karmfäste och barnskydd

Kontrollera därefter karmfäste, eventuell barnskyddsfunktion, bromslådans längd samt vänster eller höger.

16 mm T-formad Euronotprofil

Du har normalt någon av följande spårmonterade modeller:

ASSA 750 – fast karmfäste
ASSA 760 – avkopplingsbart karmfäste

Profilen är totalt 16 mm bred och den infällda delen är 12 mm bred.

ASSA 750 och 760 har inget vänster- eller högerutförande.

22 mm profil med fasade hörn

Har bromsen den 22 mm breda profil som visas på jämförelsebilden har du sannolikt ASSA 770.

ASSA 770 säljs inte av Secureus.

Beställ inte ASSA 750 eller ASSA 760 som ersättning. ASSA 760 och ASSA 770 kan ha samma bromslådelängd men har olika profil och infästning.

Annat mått eller annan profil

Beställ inte någon broms innan modellen har identifierats.

Jämför med produktbilderna eller skicka tydliga bilder på:

Hela bromsen
Profilen sedd från kortsidan
Karmfästet
Eventuell märkning

Skicka även profilens bredd och bromslådans längd i millimeter.

Steg 2: Kontrollera karmfästet och funktionen

Profil	Karmfäste och funktion	Modelo
20 mm rektangulär	Montaje de marco fijo	ASSA Fix 150
20 mm rektangulär	Fast karmfäste och barnskyddande spärr	ASSA Fix 150S – säljs inte av Secureus
20 mm rektangulär	Soporte de marco desmontable	ASSA Fix 160
20 mm rektangulär	Avkopplingsbart karmfäste och barnskyddande spärr	ASSA Fix 160S
16 mm T-formad Euronotprofil	Montaje de marco fijo	ASSA 750
16 mm T-formad Euronotprofil	Soporte de marco desmontable	ASSA 760
22 mm specialprofil med fasade hörn	Annan konstruktion och infästning	ASSA 770 – säljs inte av Secureus

ASSA Fix 160S är inte samma sak som en vanlig ASSA Fix 160

160S har en särskild barnskyddande spärrfunktion med nyckelmanövrering. Välj bara 160S när den gamla bromsen har samma funktion eller när en komplett ny installation är korrekt projekterad.

Steg 3: Kontrollera längd och utförande

Mät bromslådans exakta längd

Mät endast den raka bromslådan från kortsida till kortsida. Räkna inte med låsaxeln, den utskjutande pinnen eller armen.

En skillnad på några millimeter kan betyda att det är en annan serie eller specialmodell.

Ejemplo: ASSA Fix 160 finns som standard på 352 och 452 mm samt som specialmodell på 347 och 447 mm.

Kontrollera vänster eller höger

ASSA Fix 150, 160 och 160S finns i vänster- och högerutförande.

Håll bromslådan med öppningen uppåt, kortsidan mot dig och låsaxeln bort från dig.

Izquierda: bromspinnen sitter till vänster
Bien: bromspinnen sitter till höger

Utgå inte från dörrens gångjärnssida.

ASSA Fix 160/4 eller 160/5?

Båda har en 452 mm lång bromslåda.

160/4: kortare låsaxel, normalt för bågbredd 801 till 1100 mm
160/5: extra lång låsaxel, normalt för bågbredd 1101 till 1500 mm

Bromslådans längd räcker alltså inte för att skilja dem åt.

Tillverkare och årsmodell är bara stöd

Traryd, SP Fönster, Svenska Fönster, Mockfjärds och andra tillverkare kan ha använt flera olika bromssystem.

Den gamla bromsens profil, karmfäste, längd, funktion och utförande ska alltid vara den främsta referensen.

Kontrollera i denna ordning: profilens bredd och form, karmfästet, eventuell barnskyddsfunktion, bromslådans exakta längd och vänster eller höger när detta gäller.

¿Qué es un freno de ventana?

En fönsterbroms är ett mekaniskt beslag som hjälper ett fönster eller en dörr att stanna i önskat öppet läge. Bromsen är normalt ansluten till dörrens eller fönstrets spanjolett och påverkas när handtaget manövreras.

En fungerande broms minskar risken för att altandörren eller fönstret blåser upp eller slår igen. Det ökar komforten och minskar belastningen på dörr, karm, gångjärn och övriga beslag.

När behöver en fönsterbroms bytas?

Fönsterbromsen är en mekanisk slitdel och kan behöva bytas efter många års användning.

Vanliga tecken på att bromsen är skadad eller utsliten är:

Altandörren stannar inte i önskat öppet läge
Fönstret glider igen eller öppnar sig av sig självt
Bromsen ger ingen eller mycket svag bromsverkan
Bromsstången eller bromslådan är böjd eller skadad
Bromsen kärvar eller ger ifrån sig ovanliga ljud
Karmfästet eller infästningen är skadad

Kontrollera alltid om felet sitter i själva bromsen, karmfästet, spanjoletten eller någon annan del av beslaget innan du beställer en ny broms.

Vanliga ASSA fönsterbromsar

ASSA Fix 150

20 mm bred rektangulär profil, fast karmfäste och vänster- eller högerutförande.

ASSA Fix 160

20 mm bred rektangulär profil, avkopplingsbart karmfäste och flera standard- och specialmodeller.

ASSA Fix 160S

20 mm bred profil, avkopplingsbart karmfäste och särskild barnskyddande spärrfunktion.

ASSA 750

16 mm bred T-formad Euronotprofil, spårmontering och fast karmfäste.

ASSA 760

16 mm bred T-formad Euronotprofil, spårmontering och avkopplingsbart karmfäste.

ASSA 770

Cirka 22 mm bred specialprofil med annan form och infästning. Modellen säljs inte av Secureus.

Fönsterbroms till Traryd, SP Fönster, Svenska Fönster och Mockfjärds

Altandörrar och fönster från Traryd, SP Fönster, Svenska Fönster och Mockfjärds kan vara utrustade med olika bromsmodeller beroende på produktserie, generation och tillverkningsår.

Exempelvis kan ASSA Fix 160, ASSA 760 eller ASSA 770 förekomma på olika dörrmodeller från samma tillverkare. Dörrens fabrikat är därför inte tillräckligt för att avgöra vilken broms som passar.

Använd tillverkare, modell och tillverkningsår som extra vägledning, men kontrollera alltid den befintliga bromsens:

Profilbredd och profilform
Karmfäste
Bromslådelängd
Vänster- eller högerutförande
Eventuell barnskyddsfunktion
Eventuella märkningar

Hur mäter man en fönsterbroms?

1. Mät profilens bredd

Mät över själva bromslådans bredaste del. Mät inte spanjolettens kantskena, bromsstången eller låsaxeln.

22 mm specialprofil: sannolikt ASSA 770, säljs inte av Secureus
20 mm rektangulär profil: ASSA Fix 150, 150S, 160 eller 160S
16 mm T-formad profil: ASSA 750 eller ASSA 760

2. Mide la longitud de la caja de freno.

Mät den raka metallådan från kortsida till kortsida. Räkna inte med den utskjutande låsaxeln, pinnen eller armen.

Vanliga längder är bland annat 157, 202, 207, 252, 257, 352, 357, 452 och 457 mm. Det finns även specialmodeller på exempelvis 347 och 447 mm.

Välj alltid den exakta längd som anges på den befintliga bromsen. En skillnad på några millimeter kan innebära att det är en annan bromsserie eller specialmodell.

3. Kontrollera karmfästet

ASSA Fix 150 och ASSA 750 har fast karmfäste
ASSA Fix 160, ASSA Fix 160S och ASSA 760 har avkopplingsbart karmfäste

4. Kontrollera vänster eller höger

ASSA Fix 150, ASSA Fix 160 och ASSA Fix 160S finns i vänster- och högerutförande. Välj samma utförande som på bromsen som redan sitter monterad.

Vänster eller höger avgörs av bromspinnens placering inne i bromslådan, inte av vilken sida dörrens gångjärn sitter på.

5. Kontrollera specialfunktioner

Kontrollera om bromsen har en barnskyddande spärrfunktion eller om den är en särskild modell för större öppningsvinkel. Sådana modeller ska inte ersättas med en vanlig broms enbart för att måtten ligger nära varandra.

Freno de ventana para puertas de patio y puertas de balcón.

Fönsterbromsar används ofta i altandörrar, balkongdörrar och fönsterdörrar där dörren behöver kunna stanna i ett öppet läge.

Det går inte att säga att en viss ASSA-modell passar alla altandörrar från en viss tillverkare. Kontrollera alltid den befintliga bromsen innan beställning.

Låsaxeln kapas ofta vid monteringen

På de flesta modeller behöver den långa överföringsstången eller låsaxeln kapas till rätt mått vid monteringen.

Vid byte av en befintlig broms

Använd den gamla identiska bromsens låsaxel som referens och kapa den nya till samma längd. Kontrollera först att profil, karmfäste, bromslådelängd, funktion och utförande stämmer.

Dubbelkontrollera före kapning

Kapa endast den långa låsaxeln. Kapa inte bromslådan. En kapad produkt kan normalt inte returneras som oanvänd.

Vid nyinstallation utan gammal broms

Kapa inte låsaxeln på känsla. Välj först rätt modell och följ den måttsatta monteringsanvisningen för den aktuella bromsen. Monteringsmåtten varierar mellan modeller och installationer.

Preguntas frecuentes sobre los frenos de ventana

Kan jag välja fönsterbroms efter dörrens fabrikat?

Nej, inte enbart. Samma tillverkare kan ha använt flera olika bromssystem beroende på dörrmodell, generation och tillverkningsår. Börja med att mäta bromslådans profil och kontrollera karmfästet.

Passar bromsen om bromslådans längd är samma?

Inte nödvändigtvis. ASSA 760 och ASSA 770 kan exempelvis förekomma med samma bromslådelängd men har helt olika profiler och infästningar. Kontrollera alltid modell, profil, karmfäste och längd.

Vad är skillnaden mellan ASSA Fix 150 och ASSA Fix 160?

Båda har en 20 mm bred rektangulär profil. ASSA Fix 150 har fast karmfäste, medan ASSA Fix 160 har avkopplingsbart karmfäste.

Vad är skillnaden mellan ASSA Fix 160 och ASSA Fix 160S?

ASSA Fix 160S har en särskild barnskyddande spärrfunktion med nyckelmanövrering. Den ska inte ersättas med en vanlig ASSA Fix 160 enbart för att profil och längd verkar stämma.

Vad är skillnaden mellan ASSA 750 och ASSA 760?

Båda har en 16 mm bred T-formad Euronotprofil. ASSA 750 har fast karmfäste, medan ASSA 760 har avkopplingsbart karmfäste.

Vad är skillnaden mellan ASSA 760 och ASSA 770?

ASSA 760 har en 16 mm bred T-formad Euronotprofil. ASSA 770 har en cirka 22 mm bred specialprofil med annan form och infästning. Modellerna är inte kompatibla, även om bromslådans längd är densamma.

Vad gör jag om min bromslåda är 22 mm bred?

Om profilen är 22 mm bred och har samma form som ASSA 770-profilen på jämförelsebilden har du sannolikt ASSA 770. Den modellen säljs inte av Secureus. Beställ inte ASSA 750 eller ASSA 760 som ersättning.

¿Cómo sé si el freno debe estar a la derecha o a la izquierda?

Håll bromslådan med öppningen uppåt, kortsidan mot dig och låsaxeln bort från dig. Bromspinnens placering avgör vänster eller höger. Utgå inte från dörrens gångjärnssida.

Vad betyder längden i produktnamnet?

Längden anger måttet på själva bromslådan. Den utskjutande pinnen, låsaxeln eller armen ska inte räknas med.

¿Puedes reemplazar tú mismo el freno de la ventana?

På många dörrar och fönster går bromsen att byta med vanliga handverktyg. Vid ett direkt byte lossas den gamla bromslådan och armen från karmfästet, den nya låsaxeln anpassas och bromsen monteras enligt anvisningen.

Kontrollera funktionen efter monteringen och anlita en fackman om du är osäker på modellval, kapmått eller installation.
