En befintlig Fix 160S-installation ska ha:

• 20 mm bred rektangulär bromsprofil,
• avkopplingsbart karmfäste,

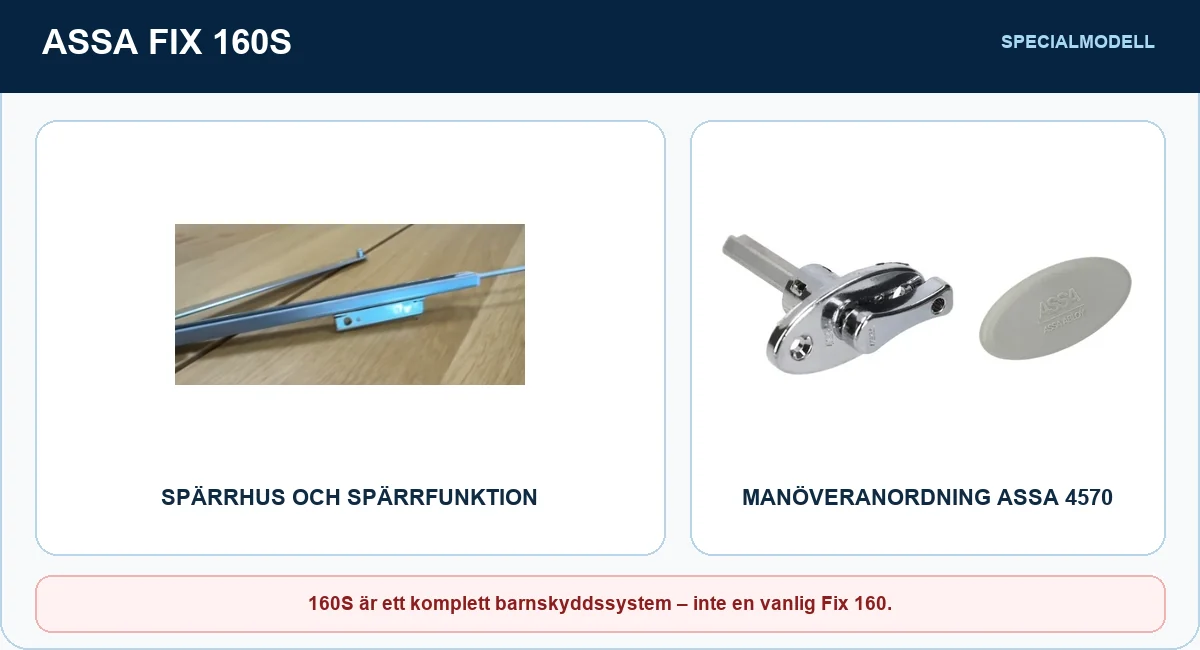

• den särskilda barnskyddande spärrkolven och spärrhuset,
• manöveranordning ASSA 4570 med löstagbar nyckel.

Saknas spärrhus och nyckelmanövrering har du sannolikt en vanlig ASSA Fix 160. En ny barnskyddande installation måste projekteras och monteras med samtliga kompatibla delar.

När installationen är korrekt utförd och nyckeln är urtagen begränsas öppningsspringan till högst cirka 100 mm. I frikopplat läge är funktionen inte barnskyddande.

Mät hela bromshuset från ena änden av den raka lådan till den andra. Ta inte med låsaxeln, bromspinnen, spärrhuset eller armen.

Vänster/höger: håll öppningen uppåt, bromshuset mot dig och låspinnen bort från dig. Pinnen till vänster = vänster; pinnen till höger = höger. Utgå inte från gångjärnen eller bromsarmens läge.

Öppningsriktningen ska också stämma. Vid byte används den gamla installationen som referens. Vid nyinstallation följs rätt måttsatt ritning.

ASSA 4570 används för att tillfälligt frikoppla spärren med nyckel. När bågen stängs och nyckeln är urtagen återtas spärrfunktionen.

• Kompatibla avkopplingsbara karmfästen kan vara ASSA 5580 i svart eller ASSA 5550T i zink.
• Låsaxeln kapas vid monteringen. Vid byte används den gamla identiska installationen som mall.
• Återanvänd endast fäste och manöveranordning om de är kompatibla, hela och fungerar korrekt.

Osäker på om det verkligen är 160S? Skicka bilder på hela installationen, profilens kortsida, spärrhuset, manöveranordningen, karmfästet och eventuell märkning, plus alla mått i millimeter.

Den synliga spärrfunktionen och manöveranordningen är avgörande. Mått, profil eller bokstaven S i en osäker uppgift räcker inte ensamma.

Kan jag välja 160S om måtten stämmer?

Nej. Bekräfta även spärrkolven, spärrhuset, manöveranordningen, karmfästet, öppningsutförandet och vänster/höger.

Vad gör jag om den gamla bromsen saknar nyckel och spärrhus?

Då är det sannolikt inte en 160S. Kontrollera i första hand om du har en vanlig Fix 160.

Ingår ASSA 4570 och karmfästet?

Inte automatiskt. Broms, manöveranordning och karmfäste säljs som separata delar. Läs alltid vad som ingår på den aktuella produktsidan.

När är funktionen barnskyddande?

När alla kompatibla delar är rätt monterade, nyckeln är urtagen och öppningsspringan begränsas till högst cirka 100 mm. I frikopplat läge är den inte barnskyddande.

Hur öppnas bågen förbi spärrläget?

Vrid nyckeln innan bågen når spärrläget och öppna därefter förbi spärren. Funktionen återtas vid korrekt stängning med nyckeln urtagen.

Kan en vanlig Fix 160 ersättas med 160S?

Inte som ett enkelt bromsbyte. En komplett barnskyddande installation måste vara korrekt projekterad med samtliga tillhörande delar.

Spelar inåt- eller utåtgående öppning roll?

Ja, installationens öppningsriktning och måttsatta monteringsunderlag måste följas. Utgå från den gamla identiska installationen vid reservdelsbyte.
