Beställningsvara – leveranstid varierar beroende på tillgänglighet hos leverantör

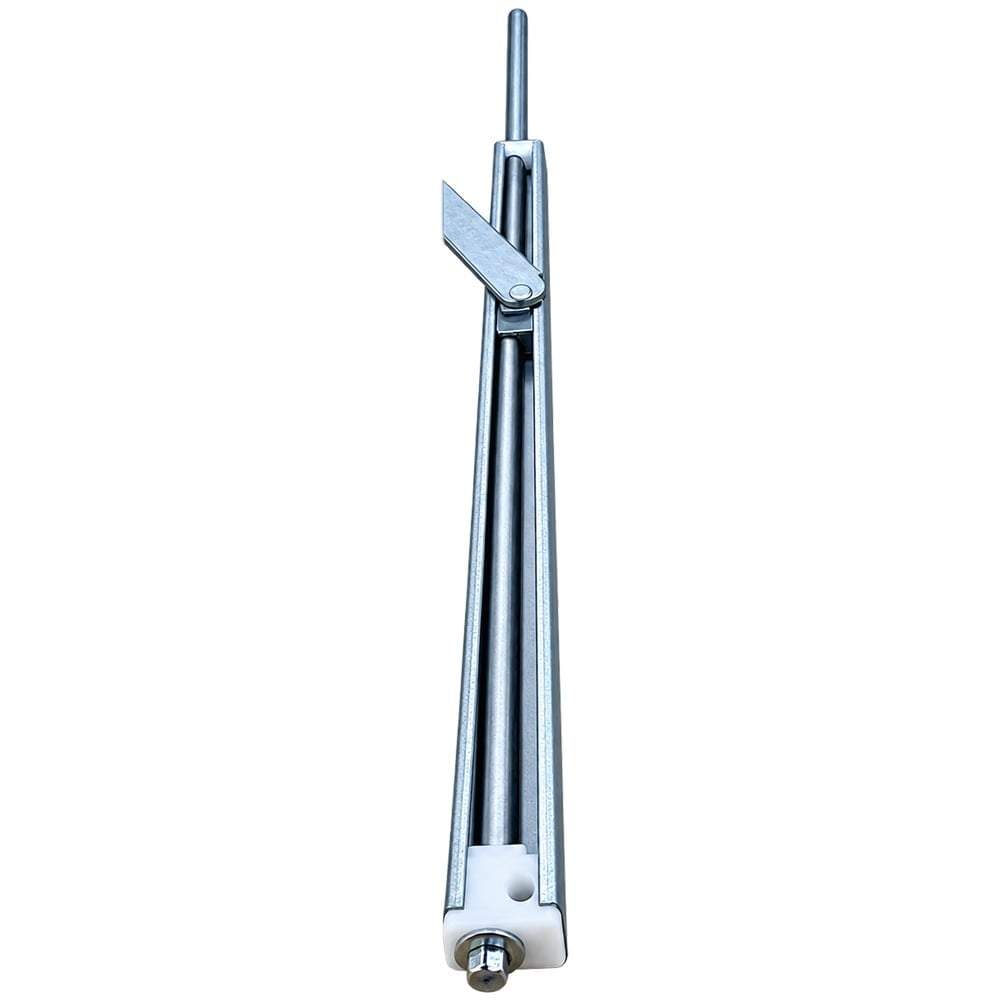

ASSA Fix 150/1 Vänster med 202 mm bromslåda
Fönsterbroms med 20 mm bred rektangulär profil, fast karmfäste och normal bågbredd 301-400 mm.
Kontrollera modell och utförande före beställning
ASSA Fix 150 har fast karmfäste. Förväxla den inte med ASSA Fix 160 som har avkopplingsbart karmfäste eller med ASSA 750 och 760 som har en 16 mm T-formad Euronotprofil.
1. Kontrollera vänster utförande
Håll bromslådan med öppningen uppåt, kortsidan mot dig och låsaxeln bort från dig. För denna modell ska bromspinnen sitta på vänster sida.
2. Kontrollera modell och mått
Modell: ASSA Fix 150/1
Utförande: Vänster
Bromslåda: 202 mm
Bågbredd: 301-400 mm
Armlängd: 140 mm
Karmfäste: fast
Låsaxeln kapas vid monteringen
Låsaxelns totala längd vid leverans är 357 mm inklusive pinnen. Vid byte används den gamla identiska bromsens låsaxel som referens. Kapa inte bromslådan.
ASSA Fix 150/1 Vänster fönsterbroms med 202 mm bromslåda
ASSA Fix 150/1 Vänster är en fönsterbroms och dörrbroms för fönster, fönsterdörrar, altandörrar och balkongdörrar som används tillsammans med en kompatibel ASSA-spanjolett med bromsöverföring.
Modellen har en 20 mm bred rektangulär bromslåda, fast karmfäste och vänster utförande. Bromslådans längd är 202 mm och modellen är avsedd för en normal bågbredd på 301-400 mm.
Kontrollera att du verkligen har ASSA Fix 150
Välj inte broms enbart efter bromslådans längd eller dörrens fabrikat.
ASSA Fix 150: 20 mm rektangulär profil och fast karmfäste
ASSA Fix 160: 20 mm rektangulär profil och avkopplingsbart karmfäste
ASSA 750/760: 16 mm T-formad Euronotprofil
Kontrollera även att vänster utförande och bromslådans längd på 202 mm stämmer.
Kontrollera dessa fyra punkter före beställning
1. Kontrollera profilen
ASSA Fix 150 ska ha en 20 mm bred rektangulär bromslåda.
Profilen ska inte vara den 16 mm breda T-formade Euronotprofil som används på ASSA 750 och ASSA 760.
2. Kontrollera karmfästet
ASSA Fix 150 har fast karmfäste.
ASSA Fix 150: fast karmfäste
ASSA Fix 160: avkopplingsbart karmfäste
Karmfästets konstruktion är en viktig del av modellidentifieringen.
3. Mät bromslådan
ASSA Fix 150/1 har en 202 mm lång bromslåda.
Mät endast den raka bromslådan från kortsida till kortsida. Räkna inte med låsaxeln, pinnen eller armen.
Normal bågbredd: 301-400 mm.
4. Kontrollera vänster utförande
Håll bromslådan med öppningen uppåt, kortsidan mot dig och låsaxeln bort från dig.
För denna produkt ska bromspinnen sitta på vänster sida.
Utgå inte från dörrens eller fönstrets gångjärnssida.
Tekniska specifikationer
Modell
ASSA Fix 150/1 Vänster
Artikelnummer
0150 V400
GTIN
7392255036273
Bromslådans längd
202 mm
Profilbredd
20 mm, rektangulär profil
Normal bågbredd
301-400 mm
Låsaxelns totala längd vid leverans
357 mm inklusive pinnen, kapas vid montering
Armlängd
140 mm
Karmfäste
Fast
Utförande
Vänster
Ytbehandling
Förzinkad
Varumärke
ASSA ABLOY
Så fungerar ASSA Fix 150
ASSA Fix 150 används tillsammans med en kompatibel ASSA-spanjolett med bromsöverföring. Bromsen manövreras genom dörrens eller fönstrets vanliga handtag.
Med handtaget i stängt läge skapas friktion i bromsen så att bågen kan hållas i önskat vädringsläge. När handtaget förs till öppet läge får bågen frigång.
Vid kraftig överbelastning kan bromsen slira för att minska belastningen på båge, gångjärn och övriga beslag.
Vänster eller höger har inget att göra med om dörren eller fönstret är vänster- eller högerhängt.
Håll bromslådan med öppningen uppåt, kortsidan mot dig och den långa låsaxeln bort från dig:
Pinne på vänster sida betyder vänster modell
Pinne på höger sida betyder höger modell
Denna produkt är vänster, vilket innebär att bromspinnen ska sitta på vänster sida när bromsen hålls enligt beskrivningen ovan.
Låsaxeln kapas vid monteringen
Låsaxelns totala längd vid leverans är 357 mm inklusive pinnen. Den långa låsaxeln anpassas till dörrens eller fönstrets mått vid monteringen.
Vid byte av en befintlig ASSA Fix 150/1
Använd den gamla identiska bromsens låsaxel som referens och kapa den nya låsaxeln till samma längd.
Kontrollera först att profil, fast karmfäste, bromslådelängd och vänster utförande stämmer.
Dubbelkontrollera före kapning
Kapa endast den långa låsaxeln. Kapa inte bromslådan. Kontrollera att rätt modell och utförande har beställts innan låsaxeln kapas.
Vid nyinstallation utan gammal broms
Kapa inte låsaxeln på känsla. Välj först rätt modell för bågbredden och följ den måttsatta monteringsanvisningen för ASSA Fix 150. Monteringsmåtten kan påverkas av dörrens eller fönstrets konstruktion.
Behöver du hjälp att identifiera bromsen?
Skicka tydliga bilder på:
Hela den gamla bromsen
Profilen sedd från kortsidan
Karmfästet
Mekanismen där vänster- eller högerpinnen syns
Anslutningen mot spanjoletten
Eventuella märkningar
Skicka även bromslådans bredd och exakta längd i millimeter.
ASSA Fix 150/1 Vänster är en fönsterbroms och dörrbroms med 20 mm bred rektangulär bromslåda, fast karmfäste och 202 mm lång bromslåda.
Vilken bågbredd passar ASSA Fix 150/1?
Modellen är avsedd för en normal bågbredd på 301 till 400 mm. Vid byte ska den gamla bromsens modell, längd och utförande vara den främsta referensen.
Hur lång är bromslådan på ASSA Fix 150/1?
Själva bromslådan är 202 mm lång. Mät endast den raka bromslådan från kortsida till kortsida och räkna inte med låsaxeln, pinnen eller armen.
Hur bred är profilen?
ASSA Fix 150 har en 20 mm bred rektangulär bromslåda. Den ska inte förväxlas med ASSA 750 eller 760 med 16 mm T-formad Euronotprofil.
Vad är skillnaden mellan ASSA Fix 150 och ASSA Fix 160?
Båda har en 20 mm bred rektangulär profil. ASSA Fix 150 har fast karmfäste medan ASSA Fix 160 har avkopplingsbart karmfäste.
Är denna ASSA Fix 150 vänster eller höger?
Denna produkt är vänster. När bromslådan hålls med öppningen uppåt, kortsidan mot dig och låsaxeln bort från dig ska bromspinnen sitta på vänster sida.
Avgör dörrens gångjärnssida vänster eller höger?
Nej. Vänster eller höger avgörs av bromspinnens placering inne i bromslådan, inte av vilken sida dörrens eller fönstrets gångjärn sitter på.
Har ASSA Fix 150 fast eller avkopplingsbart karmfäste?
ASSA Fix 150 har fast karmfäste. Behöver du ett avkopplingsbart karmfäste ska du istället kontrollera ASSA Fix 160.
Ska låsaxeln kapas?
Ja. Låsaxelns totala längd vid leverans är 357 mm inklusive pinnen och anpassas vid monteringen. Vid byte används den gamla identiska bromsens låsaxel som referens.
Kan jag kapa bromslådan?
Nej. Endast den långa låsaxeln får kapas. Bromslådan och övriga delar ska inte kapas.
Vad är skillnaden mellan ASSA Fix 150 och ASSA Fix 150S?
ASSA Fix 150S har en särskild barnskyddande spärrfunktion. En vanlig ASSA Fix 150 ska inte ersättas med 150S enbart för att profil och längd verkar stämma.
